معدات التشغيل المزدوجة لـ 100 زاوية طاحونة 90 درجة تغيير الاتجاه المكاني

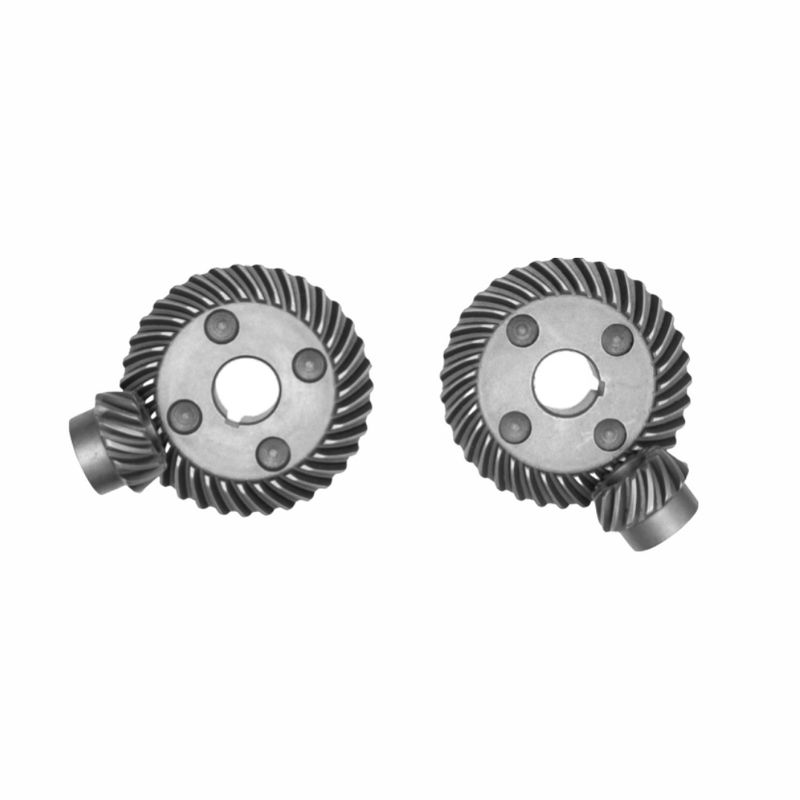

ترس حلزوني مخروطي لطاحونة الزاوية 100 بزاوية 90 درجة لتغيير الاتجاه المكاني

أولاً: منطق الإرسال الأساسي — تغيير الاتجاه المكاني وزيادة السرعة
1. نقل الطاقة:يتم نقل عزم الدوران الدوراني الناتج عن محرك طاحونة الزاوية إلى الترس الحلزوني المخروطي الكبير المدفوع (متصل بعمود قرص الطحن) من خلال تعشيق سطح السن عبر الترس الحلزوني المخروطي الصغير (متصل بعمود المحرك). تكون محاور الترسين متعامدة بزاوية 90 درجة، مما يحقق تغيير الاتجاه المكاني للطاقة من الاتجاه الأفقي للمحرك إلى الاتجاه الرأسي لقرص الطحن وقيادة قرص الطحن للدوران.
2. مبدأ زيادة السرعة:باستخدام خاصية “الترس الصغير الذي يقود الترس الكبير للتسريع”، تزداد سرعة المحرك، مما يتيح لقرص الطحن الوصول إلى سرعة عالية تبلغ 8000 - 12000 دورة في الدقيقة، وتلبية متطلبات السرعة الخطية العالية في القطع والطحن لطاحونة الزاوية.

ثانياً: التنسيق مع طاحونة الزاوية — ضمان كفاءة ودقة الطحن
1. الطحن الفعال:تتمتع التروس الحلزونية المخروطية بمنطقة تلامس تعشيق كبيرة وإرسال مستقر، ويمكنها نقل عزم دوران مرتفع بثبات، مما يسمح لقرص الطحن بالدوران باستمرار بسرعة عالية. من خلال عمل “القطع - الطحن” للحبوب الكاشطة، يتم تحقيق إزالة المواد بسرعة.
2. التحكم في الدقة:يتميز ملف تعريف سن الترس بدقة عالية، مما يضمن تزامن الإرسال، مما يجعل انحراف دوران قرص الطحن صغيرًا، وتجنب حدوث “علامات الاهتزاز” و “القطع المنحرف” أثناء الطحن/القطع، وتحسين دقة المعالجة.

ثالثاً: التصميم الرئيسي — التكيف مع ظروف عمل طاحونة الزاوية
1. المواد والمعالجة الحرارية:يستخدم عادةً فولاذ سبائك 20CrMnTi. بعد الكربنة والتبريد + الطحن، تصل صلابة سطح السن إلى HRC58 - 62، وهي مقاومة للتآكل ومقاومة للصدمات، ويمكنها تحمل ظروف عمل بدء وإيقاف التشغيل عالي التردد والطحن عالي التحميل لطاحونة الزاوية.
2. التركيب والخلوص:من خلال التثبيت المخروطي + تحديد موضع مفتاح الربط، يتم ضمان التوافق المحوري للترس مع عمود المحرك وعمود قرص الطحن، والانحراف المحوري هو ≤ 0.05 مم؛ ويتم تعديل خلوص التعشيق باستخدام الرقائق، وما إلى ذلك، لتحقيق التوازن بين كفاءة الإرسال والضوضاء.

مجموعة التروس الحلزونية المخروطية هذه هي “مركز الطاقة الأساسي” لطاحونة الزاوية 100: فهي تنقل طاقة المحرك من خلال تغيير الاتجاه المكاني بزاوية 90 درجة، وتحقق زيادة السرعة باستخدام الترس الصغير لقيادة الترس الكبير، مما يتيح لقرص الطحن الوصول إلى السرعة العالية للطحن الفعال؛ بفضل المواد عالية القوة والتصميم عالي الدقة، فإنه يضمن الثبات والدقة لطاحونة الزاوية أثناء عمليات القطع والطحن، ويدعم احتياجات معالجة الأسطح في سيناريوهات مثل معالجة المعادن ومعالجة الأحجار.

حلول التروس الدقيقة من DINGSCO—القوة الرائدة في نقل المعدات

المزايا الأساسية: المعدات المتطورة × العمليات الرقمية × خدمات الدورة الكاملة

بصفتها شركة رائدة في تصنيع التروس الدقيقة، تتخصص DINGSCO في الإنتاج المخصص للتروس الحلزونية المخروطية والتروس اللولبية الدقيقة للغاية من خلال آلات طحن/طحن التروس الحلزونية المخروطية متعددة المحاور ذات السبعة محاور والخمسة وصلات وتقنية قاطع التروس الحلزونية المخروطية من Gleason. مع فئة الدقة DIN 6 (خطأ ملف تعريف السن ≤ ±5 ميكرومتر)، وكفاءة الإرسال 95٪ +، ونسب تخفيض عالية جدًا، فإننا نقدم حلول إرسال موثوقة للروبوتات ومحركات المحركات والمركبات الجديدة للطاقة والمزيد.

لماذا تختار DINGSCO؟
✅دقة عالية:تحقيق دقة درجة DIN 6، وقيادة الصناعة في التحكم في أخطاء ملف تعريف السن.
✅كفاءة عالية:مع نسبة تخفيض أحادية المرحلة تصل إلى 300:1، وكفاءة إرسال تزيد عن 95٪.
✅متانة:تكلفة دورة الحياة أقل بنسبة 40٪،معدل فشل <0.5٪.
✅استجابة سريعة:يمكن للعملية الرقمية تقصير دورة التسليم إلى 20 يوم عمل.

اتصل بنا قريبًا للحصول على مقترحات تحسين التروس وعمليات محاكاة التعشيق ثلاثية الأبعاد!
