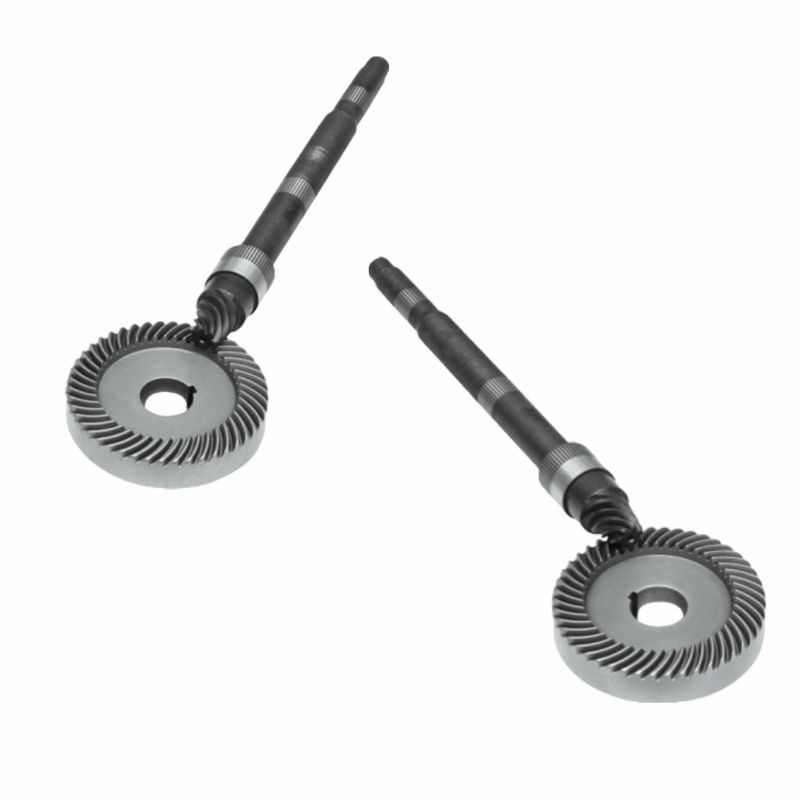

180 طقم تروس مشطوفة للملمع مع نسبة نقل كبيرة لتحقيق الاستقرار

مجموعة تروس مخروطية لآلة التلميع 180 مع نسبة نقل كبيرة لتحقيق الاستقرار


أولاً: منطق النقل الأساسي —— تغيير الاتجاه المكاني للتروس المخروطية
التروس المخروطية هي آلية نقل ذات عمود غير متوازٍ مكانيًا (يشكل العمودان زاوية معينة، عادةً 90 درجة عمودية). في آلة التلميع 180، تقوم بمهام أساسية::
1. نقل تغيير الاتجاه
يتم نقل القدرة الدورانية الأفقية التي ينتجها محرك آلة التلميع إلى الترس المخروطي المدفوع (الترس الكبير، المتصل بعمود قرص التلميع) من خلال تعشيق سطح أسنان الترس المخروطي الدافعة (الترس الصغير). يتغير اتجاه الطاقة من أفقي إلى رأسي (أو زاوية مائلة)، مما يؤدي إلى دوران قرص التلميع.
2. تحويل عزم الدوران
باستخدام نسبة نقل التروس المخروطية، يتم تحقيق “التباطؤ وزيادة عزم الدوران” أو “التسارع وتقليل عزم الدوران”. تتطلب آلة التلميع 180 من قرص التلميع سرعة منخفضة وعزم دوران مرتفع. من خلال تصميم نسبة نقل كبيرة (العجلة الدافعة صغيرة والعجلة المدفوعة كبيرة)، يتم تحويل الدوران عالي السرعة للمحرك إلى الدوران المستقر منخفض السرعة لقرص التلميع، مما يضمن قوة طحن موحدة.

ثانياً: التنسيق مع آلة التلميع —— “التحكم الدقيق في إجراءات الطحن”
جوهر آلة التلميع هو الدوران عالي السرعة لقرص التلميع + الطحن بالضغط. تتحكم التروس المخروطية بدقة في عملية الطحن من خلال التعاون مع المحرك، وعمود قرص التلميع، وآلية تنظيم السرعة:
1. وضع الطحن النقي (مثل تلميع المعادن والأحجار)
الترس المخروطي مرتبط مباشرة بالمحرك، ويتم نقل عزم الدوران بثبات من خلال التعشيق بنسبة ثابتة. يتم التحكم في سرعة دوران قرص التلميع عن طريق تنظيم سرعة المحرك (أو علبة التروس). يضمن ملف تعريف الأسنان المتطور (أو سن القوس الدائري) للعجلة الدافعة تعشيقًا مستقرًا، ويكون انحراف دوران قرص التلميع ≤ 0.1 مم، مما يتجنب علامات الطحن غير المتساوية.
2. وضع الطحن متغير السرعة (التكيف مع المواد المختلفة)
تم تجهيز بعض آلات التلميع 180 بعلبة تروس متغيرة السرعة، ومجموعة التروس المخروطية جزء منها. من خلال آلية التحويل، يتم تبديل إقران التروس المخروطية بأعداد مختلفة من الأسنان، مما يحقق تعديلًا سلسًا / تدريجيًا لسرعة دوران قرص التلميع، والتكيف مع متطلبات الطحن للمواد المختلفة مثل المعادن (سرعة منخفضة، ضغط مرتفع) والخشب (سرعة متوسطة، ضغط خفيف).

ثالثاً: التصميم الرئيسي —— “مقاومة التآكل العالية + الاهتزاز المنخفض” للتكيف مع آلة التلميع
لضمان الطحن طويل الأمد والطحن عالي الدقة لآلة التلميع، تتمتع التروس المخروطية بهذه التصميمات الخاصة:
1. المواد والمعالجة الحرارية
▶ العجلة الدافعة (الترس الصغير): يستخدم عادةً سبائك الفولاذ 20CrMnTi. بعد الكربنة والتبريد + الطحن، تكون صلابة سطح الأسنان HRC58 - 62، وعمر الخدمة المقاوم للتآكل يتجاوز 10000 ساعة.
▶ العجلة المدفوعة (الترس الكبير): يستخدم الفولاذ 45# للمعالجة بالتبريد والتلطيف، ويتم تقوية سطح الأسنان بالحث لتجنب الكسر الزائد.
2. ملف تعريف الأسنان والدقة
▶ يتم اعتماد ترس مخروطي ذو سن قوس دائري من نظام Gleason. بالمقارنة مع الترس المخروطي ذو الأسنان المستقيمة، تزداد نسبة تلامس التعشيق بنسبة 30٪، وينخفض ضوضاء النقل بمقدار 10 ديسيبل، مما يلبي متطلبات الضوضاء المنخفضة لآلة التلميع.
▶ دقة ملف تعريف الأسنان هي الدرجة 7 - 8، والخشونة السطحية للأسنان Ra ≤ 0.8μm، مما يضمن دقة دوران قرص التلميع وتقليل علامات الدردشة أثناء الطحن.
3. التجميع وضبط الخلوص
▶ يعتمد الترس المخروطي، وعمود المحرك، وعمود قرص التلميع على ملاءمة مدببة + تحديد موضع مفتاح، والانحراف المحوري ≤ 0.05 مم، مما يتجنب ارتخاء الترس الناتج عن اهتزاز آلة التلميع.
▶ يتم التحكم في خلوص تعشيق التروس عن طريق طريقة تعديل الرقاقة، مما يضمن كفاءة النقل وتقليل فقدان الطاقة.

مجموعة التروس المخروطية هذه هي “محور تغيير اتجاه الطاقة” لآلة التلميع 180: إنها تحقق تغيير اتجاه الطاقة من خلال نقل العمود الرأسي المكاني، وتتعاون مع المحرك وآلية تنظيم السرعة، وتتحكم بدقة في سرعة الدوران وعزم دوران قرص التلميع؛ مع مواد عالية المقاومة للتآكل وتصميم ملف تعريف أسنان عالي الدقة، فإنها تضمن استقرار ودقة آلة التلميع في ظل الطحن طويل الأمد وعالي الضغط. يعكس منطق تصميمها “التكيف مع النقل المكاني + تخصيص متطلبات حالة العمل”، وهو الأساس الأساسي للنقل لآلة التلميع لتحقيق طحن فعال ودقيق —— التروس الصغيرة تقود الطحن على نطاق واسع وتدعم عمليات معالجة الأسطح في الصناعات مثل معالجة المعادن ومعالجة الأحجار وتصنيع الأثاث.
