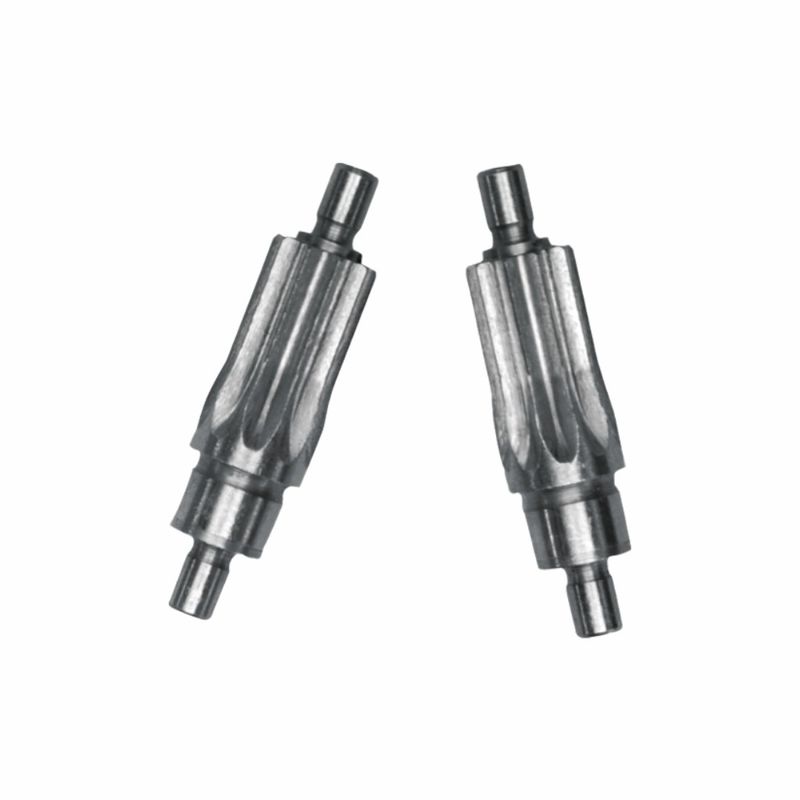

مكون نقل عمود الحبل للثقوب الكهربائية اللاسلكية 7 ملم

مكون ناقل حركة عمود الدوران لـ مثاقب كهربائية لاسلكية 7 مم

أولاً. الوظائف الأساسية —— “عمود نقل الطاقة” للمثقاب الكهربائي
عمود الدوران هو مكون نقل رئيسي بين علبة التروس و ظرف/عمود الخرج للمثقاب الكهربائي، ويتولى ثلاث مهام أساسية:
1. نقل الطاقة
يتم نقل الدوران عالي السرعة الناتج عن محرك المثقاب الكهربائي إلى الظرف من خلال تعشيق أسنان الدوران، مما يؤدي إلى تدوير لقمة المثقاب. مع التلامس متعدد الأسنان، بالمقارنة مع النقل أحادي المفتاح، تزداد قدرة حمل عزم الدوران بمقدار 3-5 مرات (تتوافق مع متطلبات عزم الدوران 10-50 نيوتن متر لمثقاب كهربائي 7 مم).
2. تكييف عزم الدوران
يمكن لملف تعريف أسنان الدوران الحلزوني (أو الدوران المستطيل) لعمود الدوران تحسين ملف تعريف الأسنان لجعل توزيع عزم الدوران أكثر اتساقًا وتجنب تركز الإجهاد الموضعي. أثناء بدء وإيقاف المثقاب الكهربائي المتكرر وتغيرات الحمل، فإنه يقلل من تآكل أسنان العمود ويطيل عمر الخدمة.
3. التوجيه الدقيق
تضمن دقة التمركز المحوري لعمود الدوران التمركز المتماثل للإرسال بين المحرك والظرف، مما يجعل انحراف دوران لقمة المثقاب ≤ 0.1 مم، مما يحسن دقة الحفر، ويتجنب انحراف وكسر لقمة المثقاب.

ثانياً. التنسيق مع آلية المثقاب الكهربائي —— “الدوران + التأثير” أوضاع مزدوجة
إذا كان المثقاب الكهربائي يتمتع بوظيفة تأثير، فيجب أن يتعاون عمود الدوران مع كتلة/قابض تأثير لتحقيق عمل مركب “القطع الدوراني + التأثير المحوري”:
1. وضع الدوران النقي (مثل حفر الخشب والبلاستيك)
يتعشق عمود الدوران مباشرة مع الترس الخارجي لعلبة التروس، وينقل عزم دوران المحرك بشكل موحد، ويدفع الظرف لقيادة لقمة المثقاب للدوران. يتم تعديل سرعة الدوران بواسطة علبة التروس لتتناسب مع متطلبات الحفر للمواد المختلفة.
2. وضع الدوران بالتأثير (مثل حفر الخرسانة وجدار الطوب)
يرتبط عمود الدوران بكتلة تأثير (بأسنان مشطوفة). أثناء الدوران، تدفع أسنان الدوران كتلة التأثير للتحرك محوريًا وتصطدم بكتلة التأثير الثابتة، مما يولد تأثيرًا عالي التردد. يمكن للمادة عالية القوة لعمود الدوران أن تتحمل حمل التأثير وتضمن التشغيل المستقر لوظيفة التأثير.

ثالثاً. التصميم الرئيسي —— “التصغير + الموثوقية العالية” للمثاقب الكهربائية
لتلبية المساحة المدمجة والموثوقية العالية للمثاقب الكهربائية اللاسلكية 7 مم، يتمتع عمود الدوران بهذه التصميمات الخاصة:
1. الحجم والدقة
▶ قطر العمود الصغير (يتوافق مع ظرف مثقاب 7 مم، القطر الخارجي لعمود الدوران ≤ 10 مم)، باستخدام دوران مستطيل مركزي صغير القطر، بعرض أسنان 2-4 مم، مما يضمن قدرة حمل عزم الدوران في حجم صغير.
▶ تتم معالجة أسنان الدوران عن طريق التشكيل + الطحن، بدقة ملف تعريف أسنان من الدرجة 7-8 وخشونة سطح Ra ≤ 0.8 ميكرومتر، مما يقلل من ضوضاء التعشيق ويحسن كفاءة النقل.
2. المواد والمعالجة الحرارية
يتم اختيار فولاذ سبائك الكربون المتوسط. بعد التبريد والتلطيف، يتم تصليد أسنان الدوران بالحث، وتبقى النواة صلبة، وتقاوم الالتواء والكسر مع كونها مقاومة للتآكل.
3. منع الارتخاء والتجميع
يعتمد عمود الدوران والطرف الخارجي لعلبة التروس على ملاءمة التداخل + تحديد حلقة الاحتفاظ. بعد التجميع، يكون الانحراف المحوري ≤ 0.1 مم، مما يتجنب ارتخاء عمود الدوران الناتج عن اهتزاز المثقاب الكهربائي؛ عند التوافق مع جلبة الدوران للظرف، يتم استخدام حلقات الاحتفاظ المرنة أو قفل الخيوط لضمان موثوقية النقل.

رابعاً. أوضاع الفشل وضمان عمر الخدمة
تشمل الأعطال الشائعة لعمود الدوران للمثقاب الكهربائي تآكل سطح الأسنان، وكسر جذر الأسنان، وانزلاق الدوران، والتي يمكن تجنبها من خلال تحسين التصميم:
1. تآكل سطح الأسنان: اعتماد الطلاء بالكروم الصلب أو المعالجة بالنيترة، تزداد صلابة سطح الأسنان إلى HRC60-65، ويتم تمديد عمر الخدمة المقاوم للتآكل بمقدار 2 مرات.
2. كسر جذر الأسنان: تحسين حافة جذر أسنان الدوران، وتقليل عامل تركيز الإجهاد، وتجنب تشقق جذر الأسنان تحت حمل التأثير.
3. انزلاق الدوران:التحكم في تداخل جانب الأسنان والتعاون مع التمدد المرن لجلبة الدوران لمنع الانزلاق الناجم عن الحمل.

مجموعة أعمدة الدوران هذه هي “العمود الفقري للطاقة” للمثاقب الكهربائية اللاسلكية 7 مم: فهي تنقل عزم الدوران من خلال التعشيق متعدد الأسنان، وتتكيف مع كل من أوضاع الدوران النقي والدوران بالتأثير، ومع التصميم المصغر وعالي الدقة، تضمن دقة الحفر وموثوقية المثقاب الكهربائي في مساحة ضيقة وأحمال متغيرة. يتيح التحسين المنسق لمادته وعمليته ودقته للعمود صغير الحجم حمل عزم دوران كبير، ودعم تطبيق المثقاب الكهربائي في جميع السيناريوهات من أعمال DIY المنزلية إلى العمليات الصناعية الخفيفة —— عمود صغير يقود طاقة كبيرة وهو أساس النقل الأساسي للتشغيل الفعال للمثقاب الكهربائي.
