علبة خادم تشغيل آلي CNC عالية الجودة من المصنع الأصلي، ترس مخروطي، ترس مخروطي حلزوني

علبة خادم تشغيل الآلات CNC عالية الجودة من OEM، ترس مخروطي مائل، ترس مخروطي حلزوني

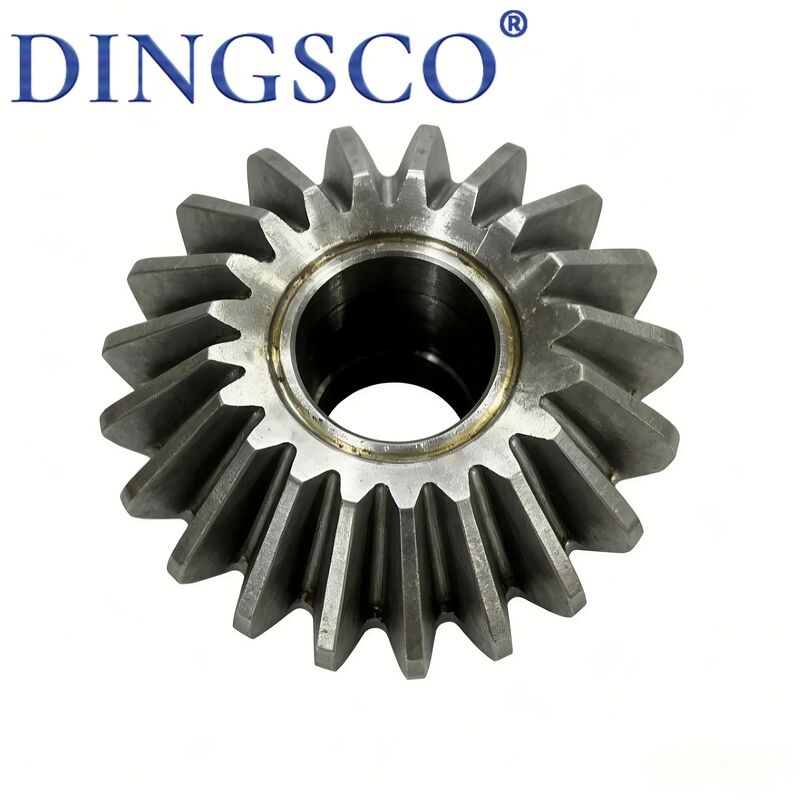

يُطلق على الترس المخروطي المستقيم أيضًا اسم ترس ميتري مستقيم، يكون خط سن الترس موازيًا لخط توليد مخروط الملعب، ويُستخدم دائمًا في مجموعات متزاوجة. ينقل عزم الدوران والطاقة الدورانية بين المحاور المتقاطعة (قياسي 90 درجة، مخصص 0-180 درجة اختياري). المواد الخام الرئيسية: فولاذ 45#، 40Cr، 20CrMnTi، 42CrMo، ثلاثة خيارات للمعالجة الحرارية: تطبيع للاقتصاد، تصلب بالحث للحمل المتوسط، تصلب بالكربنة للحمل الثقيل؛ درجة الدقة ISO6~9 / JIS4~7، تصميم يعتمد على "وحدة نهاية كبيرة". يستخدم على نطاق واسع في المخفضات، والآلات الزراعية، وآلات التعبئة والتغليف، وأدوات الآلات، وآلات البناء، وتروس التفاضل في السيارات، ووحدات التوجيه الآلية، مناسب للسرعات المنخفضة/المتوسطة مع سرعة خطية ≤ 5 م/ث، يتميز ببنية بسيطة، وسهولة التشغيل، وفعالية التكلفة.ميزات المنتجتوجيه الطاقة بزاوية 90 درجة

: تحقيق نقل الطاقة العمودي بسهولة، غير متاح للتروس الأسطوانية المستقيمة.

• ملف سن مستقيم: زاوية حلزونية صفرية، سهولة الحساب، إنتاج ضخم بواسطة آلة تخطيط التروس المخروطية القياسية / آلة التخريم.
• دفع محوري مستقر: قوة محورية ثابتة مع اتجاه الدوران، تكوين محامل بسيط وتفاوت تجميع أعلى.
• تصميم صلابة مزدوجة: سن صلب HRC52~62 لمقاومة التآكل، قلب مقوى HRC25~38 لمقاومة الكسر.
• خيار ثقب متعدد: ثقب عادي، ثقب مجرى مفتاح، ثقب ملولب ببرغي تثبيت بتفاوت قياسي H7.
• تفاوت تجميع عالي: غير حساس للانحراف الطفيف في المحور، لا يوجد تشويش أو تآكل لا مركزي بسبب خطأ صغير في التركيب.
• تنافسية التكلفة: تكلفة أقل بنسبة 30% ووقت تسليم أقصر مقارنة بالتروس المخروطية الحلزونية للإنتاج الضخم.
• طلاء مخصص مضاد للصدأ: تسويد، فسفتة، جلفنة، زيت مضاد للصدأ للبيئات المتربة والرطبة.
•  جدول المعلمات الفنيةزاوية الضغط القياسية

20 درجة

آلات زراعية: حصادة، آلة زراعة، مجموعة توجيه خلاط الأعلاف.

• أتمتة خفيفة: آلة تعبئة، آلة لصق، ناقل، محرك بزاوية قائمة للمصعد.
• أدوات الآلات: صندوق تغذية المخرطة، محرك عمود المثقاب، مكون رأس تقسيم صغير.
• البناء والسيارات: تروس تفاضلية للشاحنات الخفيفة، آلية دوران للحفارات الصغيرة، مجموعة توجيه رافعة الشاحنة.
• معدات صغيرة: أدوات كهربائية، آلات لياقة بدنية، مشغل صمامات، قطعة غيار لجزازة الحديقة.
• استبدال خارجي: قطعة غيار قابلة للتبديل مع تروس KHK/MISUMI القياسية، قطع غيار ما بعد البيع.
• مزايا المنتج
• توجيه مرن: حل منخفض التكلفة لتدوير الطاقة للمحاور المتقاطعة، تصميم مدمج يوفر مساحة التركيب.

سهولة التصنيع: معالجة بواسطة آلة تخطيط التروس المخروطية القياسية / آلة التخريم بدون آلة تروس حلزونية خاصة، تسليم سريع.

• تجميع مريح: تفاوت عالي للانحراف الطفيف في المحور، سهولة التركيب الميداني بدون تجهيزات دقيقة.
• فعالية التكلفة: 55% ~ 70% من سعر الترس المخروطي الحلزوني المكافئ، تخفيض واضح في التكلفة للطلب بالجملة.
• تبادل عالمي: أبعاد متطابقة مع MISUMI/KHK للاستبدال المباشر للأجزاء المستوردة.
• صيانة منخفضة: تشحيم بسيط بالشحم، استبدال المجموعة المتزاوجة مرة واحدة فقط عند الفشل
• .
• عملية الإنتاجفحص المواد الخام: اختبار الطيف وكشف العيوب لرفض المواد الخام الفولاذية المعيبة.

القطع والتشغيل الخشن: قطع القضبان، التشغيل الخشن CNC للمخروط، الثقب، والوجه المرجعي.

• قطع التروس: آلة تخطيط التروس المخروطية المستقيمة / آلة تخريم التروس المخروطية CNC لتشكيل الأسنان.
• الشطف وإزالة الحواف: شطف نهاية السن والثقب لإزالة الضوضاء غير الطبيعية وخدش المحور.
• التقسية الشاملة: تقسيم شامل للفولاذ 45#/40Cr لتحسين صلابة الركيزة ضد الكسر.
• تصلب الأسنان: تصلب بالحث للحمل المتوسط؛ كربنة لأجزاء 20CrMnTi للحمل الثقيل.
• التجليخ الدقيق: تجليخ تروس عالي الدقة لتلبية تفاوتات الخلوص وملف السن ISO6~7.
• معالجة الثقب: تخريم مجرى المفتاح، تشغيل الثقوب الملولبة، تجليخ الثقب بتفاوت H7.
• طلاء مضاد للتآكل: تسويد/فسفتة/جلفنة + شحم حافظ.
• اختبار تشغيل زوجي: اختبار دحرجة متزاوج، فحص نمط التلامس والنعومة قبل مراقبة الجودة النهائية والتعبئة.
• لماذا تختارنا؟
• تجليخ CNC بـ 7 محاور:

نحن نستخدم آلات تجليخ CNC عالية الدقة بـ 7 محاور، مع الحفاظ على تفاوتات ضيقة تصل إلى ±5 ميكرومتر، مما يضمن تشغيل التروس بهدوء وسلاسة ومتانة فائقة.

• خبرة فنية قوية: يضم فريق البحث والتطوير الأساسي لدينا متخصصين حاصلين على درجة الدكتوراه والماجستير في تكنولوجيا التروس المخروطية الحلزونية، مما يوفر دعمًا فنيًا قويًا للمشاريع المعقدة.
• اختبار صارم ودقة عالية:تخضع جميع التروس لفحص بنسبة 100% باستخدام أنظمة قياس Gleason. يمكننا تحقيق دقة DIN 6 مع تحكم صارم في أخطاء ملف السن واتجاهه، مما يحافظ على جودتنا في مستوى رائد في الصناعة.
• كفاءة نقل عالية: تدعم تصميمات تروسنا نسبة تخفيض أحادية تصل إلى 300:1، مع كفاءة نقل فعلية تصل إلى أكثر من 95%، مما يحسن بشكل كبير من استخدام الطاقة.
• متانة ممتازة وكفاءة تكلفة:توفر تروسنا تكلفة دورة حياة أقل بنسبة 40% ومعدل فشل أقل من 0.5%، مما يضمن تشغيلًا مستقرًا طويل الأمد وتكاليف صيانة مخفضة.
• استجابة سريعة ووقت تسليم قصير:بدعم من عملية الإنتاج الرقمية لدينا، يمكننا تقصير دورة التسليم إلى 20 يوم عمل فقط، مما يساعدك على تسريع تطوير المشاريع وإطلاقها.
• قدرة تصميم مخصصة احترافية:نحن نقدم حلول تروس مخصصة بالكامل للتطبيقات التي تتطلب نسبة تخفيض عالية، وسرعة عالية، وحمل ثقيل، وضوضاء منخفضة، وملفات أسنان صغيرة خاصة، بناءً على ظروف عملك الفعلية.
