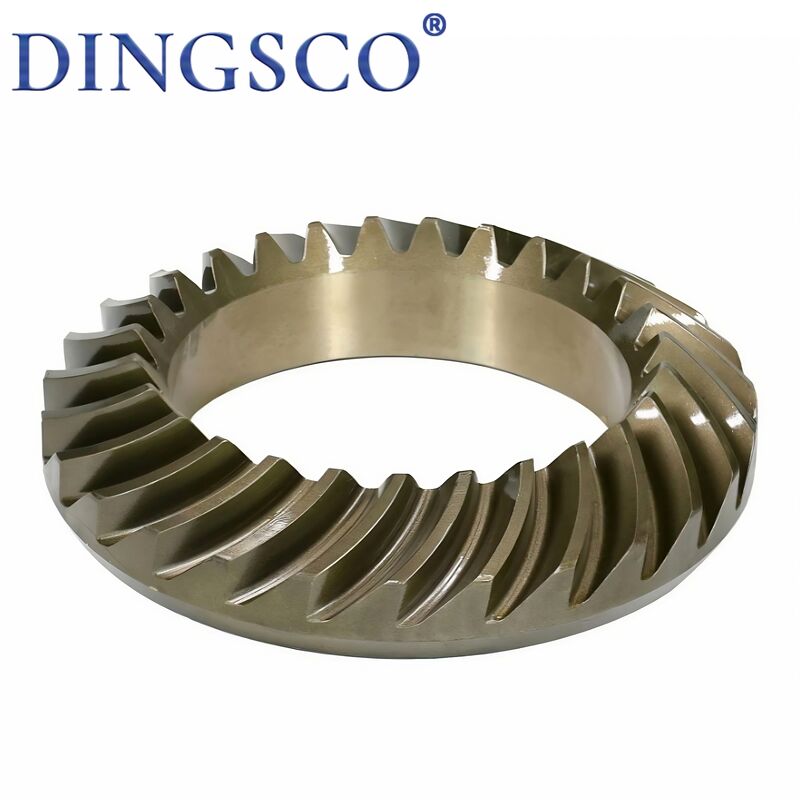

ترس مخروطی مارپیچ با دقت بالا 20CrMnTi HRC 58-62 برای چرخ دنده صنعتی

چرخ دنده‌های مخروطی مارپیچ (که به عنوان چرخ دنده‌های مخروطی مارپیچ نیز شناخته می‌شوند) اجزای انتقال قدرت دقیق برای انتقال قدرت بینشفت‌های متقاطع(معمولاً 90 درجه) هستند. با دندانه‌های مارپیچ منحنی، آنها انتقال نرم‌تر، ظرفیت بار بالاتر و نویز کمتری نسبت به چرخ دنده‌های مخروطی مستقیم دارند و به طور گسترده در زمینه‌های پرسرعت و سنگین مانند خودرو، ماشین‌آلات مهندسی، کاهنده‌ها، هوافضا، کشتی‌ها و غیره استفاده می‌شوند.

ویژگی‌های محصول

• ساختار دندان مارپیچ منحنی: مسیر دندان یک مارپیچ قوسی است، تماس پیشرونده دندانه بدون ضربه لحظه‌ای
• سازگاری زاویه شفت: عمدتاً برای شفت‌های متقاطع 90 درجه؛ قابل سفارشی‌سازی برای انتقال غیر زاویه راست 30 درجه تا 150 درجه
• درجه دقت بالا: درجه صنعتی ISO 5-7 (GB/T 11365)، درجه دقت تا 3-5
• ظرفیت بار مرکب: انتقال گشتاور ضمن تحمل نیروهای شعاعی و محوری با تنش متعادل
• نویز کم و نرمی: نسبت تماس بزرگ، درگیری چند دندانه، لرزش و ضربه کم، 10-15 دسی‌بل نویز کمتر از دندانه‌های مستقیم
• راندمان و دوام بالا: راندمان انتقال 95%-98%، مقاوم در برابر سایش، مقاوم در برابر حفره‌زایی، عمر طولانی
• مواد متنوع: عمدتاً فولادهای ساختاری آلیاژی (20CrMnTi، 20CrMo، 42CrMo)، تقویت شده با کوئنچ القایی/کربن‌دهی

جدول پارامترهای فنی

اصل کار

• انتقال درگیری فضایی: محورها متقاطع هستند (معمولاً 90 درجه)، دندانه‌ها به صورت مخروطی و مارپیچی توزیع شده‌اند، که تغییر جهت عمودی + انتقال گشتاور را تحقق می‌بخشد.
• درگیری پیشرونده: دندانه‌ها به تدریج از انتها درگیر می‌شوند، تماس کامل، جدا شدن نرم - بدون ضربه لحظه‌ای، نرم‌تر از دندانه‌های مستقیم.
• بار چند دندانه: نسبت تماس ε=1.5-2.5، 2-3 جفت دندانه به طور همزمان بارگذاری می‌شوند، توزیع بار یکنواخت و ظرفیت بالاتر.
• تعادل نیرو: نیروهای مماسی، شعاعی و محوری تولید می‌کند؛ یاتاقان‌های مطابق برای تحمل فشار محوری مورد نیاز است.
• نسبت ثابت: نسبت دندانه = نسبت سرعت معکوس (i=Z₂/Z₁=n₁/n₂)، انتقال دقیق و پایدار.

کاربردهای اصلی

• خودرو: دیفرانسیل‌ها، جعبه‌های انتقال، محورهای محرک (کاربرد اصلی)
• ماشین‌آلات مهندسی: کاهنده‌های اصلی، فرمان، سیستم‌های وینچ بیل مکانیکی، لودرها، غلتک‌ها.
• کاهنده‌های صنعتی: گیربکس‌های مخروطی مارپیچ سری K/S، منحرف‌کننده‌های چرخ دنده، افزایش‌دهنده‌های سرعت.
• ماشین‌آلات ابزار: درایو اسپیندل، مکانیزم‌های تغذیه، منحرف‌کننده‌های تعویض ابزار ماشین‌های بورینگ/فرز/سنگ‌زنی.
• هوافضا: ارابه فرود هواپیما، درایو موتور، سیستم‌های روتور دم هلیکوپتر.
• دریایی: پیشرانه، فرمان، لنگرگاه، درایو پوشش دریچه.
• انرژی نو: زاویه/گام توربین بادی، درایو ردیاب PV، تجهیزات ذخیره انرژی.
• سایر: انتقال پرسرعت و سنگین در چاپ، نساجی، مواد غذایی، نفت، متالورژی، حمل و نقل ریلی.

مزایای محصول

• پایداری سرعت بالا: درگیری پیشرونده، ضربه کم، مناسب برای سرعت فوق‌العاده بالا 3000-12000 دور در دقیقه.
• ظرفیت بار سنگین: 30%-60% ظرفیت بار بالاتر نسبت به چرخ دنده‌های مخروطی مستقیم، ضد خمش، ضد حفره‌زایی، مقاوم در برابر ضربه.
• نویز فوق‌العاده کم: دندانه‌های سنگ‌زنی/پولیش شده دقیق، نویز 60-70 دسی‌بل، 10-15 دسی‌بل کمتر از دندانه‌های مستقیم.
• راندمان بالا و صرفه‌جویی در انرژی: راندمان 95%-98%، 3%-8% بالاتر از چرخ دنده‌های مخروطی معمولی، صرفه‌جویی در مصرف برق طولانی مدت.
• انتقال دقیق: نسبت ثابت، لقی کم (0.02-0.1 میلی‌متر)، دقت موقعیت‌یابی بالا.
• ساختار فشرده: تغییر جهت فضایی، صرفه‌جویی در فضا، ایده‌آل برای تجهیزات سبک و فشرده.
• عمر طولانی: فولاد با کیفیت بالا + عملیات حرارتی تقویت شده، 40%-80% عمر طولانی‌تر از چرخ دنده‌های معمولی.
• سازگاری گسترده: قابل طراحی برای شفت‌های 90 درجه/غیر 90 درجه، تک/چند مرحله‌ای، کاهنده/افزاینده/منحرف‌کننده.

چرا ما را انتخاب کنید؟

• سنگ‌زنی CNC 7 محوره: ما از دستگاه‌های سنگ‌زنی CNC 7 محوره با دقت بالا استفاده می‌کنیم، با تلرانس‌های تا ±5 میکرومتر، که تضمین می‌کند چرخ دنده‌ها بی‌صدا، روان و با دوام برجسته کار کنند.
• تخصص فنی قوی:تیم تحقیق و توسعه اصلی ما شامل متخصصان دکترا و کارشناسی ارشد متخصص در فناوری چرخ دنده مخروطی مارپیچ است که پشتیبانی فنی قوی برای پروژه‌های پیچیده ارائه می‌دهد.
• تست دقیق و دقت بالا: تمام چرخ دنده‌ها تحت بازرسی 100% با سیستم‌های اندازه‌گیری گلیسون قرار می‌گیرند. ما می‌توانیم دقت درجه DIN 6 را با کنترل دقیق پروفیل دندان و خطاهای جهت به دست آوریم و کیفیت خود را در سطح پیشرو صنعت حفظ کنیم.
• راندمان انتقال بالا:طرح‌های چرخ دنده ما از نسبت کاهش تک مرحله‌ای تا 300:1 پشتیبانی می‌کنند، با راندمان انتقال واقعی بیش از 95%، که بهره‌وری انرژی را به طور قابل توجهی بهبود می‌بخشد.
• دوام عالی و مقرون به صرفه بودن:چرخ دنده‌های ما هزینه چرخه عمر 40% کمتر و نرخ خرابی کمتر از 0.5% را ارائه می‌دهند و از عملکرد پایدار طولانی مدت و کاهش هزینه‌های نگهداری اطمینان حاصل می‌کنند.
• پاسخ سریع و زمان تحویل کوتاه:با پشتیبانی از فرآیند تولید دیجیتالی ما، ما قادر به کوتاه کردن چرخه تحویل به تنها 20 روز کاری هستیم و به شما در تسریع توسعه پروژه و راه‌اندازی کمک می‌کنیم.
• قابلیت طراحی سفارشی حرفه‌ای: ما راه‌حل‌های چرخ دنده کاملاً سفارشی برای کاربردهایی که نیاز به نسبت کاهش بالا، سرعت بالا، بار سنگین، نویز کم و پروفیل‌های دندان کوچک خاص دارند، بر اساس شرایط کاری واقعی شما ارائه می‌دهیم.
