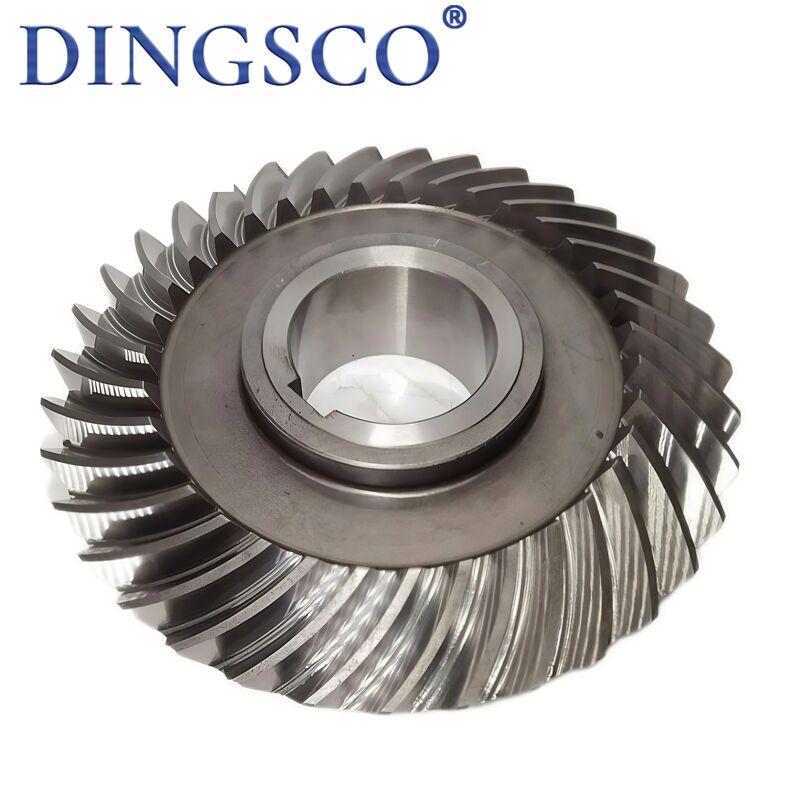

20CrMnTi الحلزون الحلزوني الدقة العالية منخفضة الضوضاء معدات للآلات الصناعية

ترس مخروطی مارپیچ 20CrMnTi عالي الدقة منخفض الضوضاء للآلات الصناعية

التروس المخروطية المارپیچية (المعروفة أيضًا باسم التروس المخروطية المارپیچية) هي مكونات نقل دقيقة أساسية لنقل الطاقة بينمحاور متقاطعة(عادة 90 درجة). بفضل أسنانها المارپیچية المنحنية، تتميز بنقل أكثر سلاسة، وقدرة تحمل أعلى، وضوضاء أقل من التروس المخروطية المستقيمة، وتستخدم على نطاق واسع في المجالات عالية السرعة وذات الحمل الثقيل مثل السيارات، والآلات الهندسية، والمخفضات، والفضاء، والسفن، وما إلى ذلك.

ميزات المنتج

• هيكل سن مارپیچی منحني: مسار السن هو قوس مارپیچی، تلامس تدريجي بدون صدمات لحظية
• تكييف زاوية المحور: بشكل أساسي للمحاور المتقاطعة بزاوية 90 درجة؛ قابلة للتخصيص لنقل بزاوية غير قائمة من 30 درجة إلى 150 درجة
• درجة دقة عالية: درجة صناعية ISO 5-7 (GB/T 11365)، درجة دقة تصل إلى 3-5
• قدرة تحمل مركبة: نقل عزم الدوران مع تحمل القوى الشعاعية والمحورية مع إجهاد متوازن
• ضوضاء منخفضة وسلاسة: نسبة تلامس كبيرة، تلامس أسنان متعددة، اهتزاز وصدمات صغيرة، ضوضاء أقل بـ 10-15 ديسيبل من الأسنان المستقيمة
• كفاءة عالية ومتانة: كفاءة نقل 95٪ - 98٪، مقاومة للتآكل، مقاومة للتنقر، عمر خدمة طويل
• مواد متنوعة: بشكل أساسي سبائك الفولاذ الهيكلي (20CrMnTi، 20CrMo، 42CrMo)، مقواة بالحث/الكربنة والتبريد

جدول المعلمات الفنية

مبدأ العمل

• نقل التلامس المكاني: تتقاطع المحاور (عادة 90 درجة)، وتوزع الأسنان بشكل مخروطي ومارپیچی، مما يحقق تغيير الاتجاه العمودي + نقل عزم الدوران
• تلامس تدريجي: تتشابك الأسنان تدريجيًا من النهاية، تلامس كامل، انفصال سلس - لا يوجد صدمات لحظية، أكثر سلاسة من الأسنان المستقيمة
• حمل أسنان متعددة: نسبة التلامس ε = 1.5-2.5، زوجان إلى 3 أزواج من الأسنان محملة في وقت واحد، توزيع حمل موحد وقدرة أعلى
• توازن القوى: توليد قوى مماسية وشعاعية ومحورية؛ تتطلب محامل مطابقة لدعم الدفع المحوري
• نسبة ثابتة: نسبة الأسنان = نسبة السرعة العكسية (i = Z2/Z1 = n1/n2)، نقل دقيق ومستقر

التطبيقات الرئيسية

• السيارات: التفاضلات، صناديق النقل، المحاور الدافعة (تطبيق أساسي)
• الآلات الهندسية: المخفضات الرئيسية، أنظمة التوجيه، أنظمة الونش للحفارات، اللوادر، المدحلات
• المخفضات الصناعية: علب تروس مخروطية مارپیچية من سلسلة K/S، مقسمات التروس، مسرعات السرعة
• آلات الأدوات: محرك المغزل، آليات التغذية، مقسمات مبدل الأدوات لآلات التجويف/الطحن/الصنفرة
• الفضاء: معدات هبوط الطائرات، محرك المحرك، أنظمة دوارات الذيل للمروحيات
• البحرية: الدفع، آلية التوجيه، الرافعات، محرك غطاء الفتحة
• الطاقة الجديدة: انحراف/ميل توربينات الرياح، محرك تتبع الطاقة الشمسية، معدات تخزين الطاقة
• أخرى: نقل عالي السرعة وذو حمل ثقيل في الطباعة، والمنسوجات، والأغذية، والبترول، والمعادن، والنقل بالسكك الحديدية

مزايا المنتج

• استقرار عالي السرعة: تلامس تدريجي، صدمات منخفضة، مناسب لسرعات فائقة من 3000-12000 دورة في الدقيقة
• قدرة تحمل حمل ثقيل: قدرة تحمل أعلى بنسبة 30٪ - 60٪ من التروس المخروطية المستقيمة، مقاومة للانحناء، مقاومة للتنقر، مقاومة للصدمات
• ضوضاء منخفضة للغاية: أسنان مصقولة/ملساء بدقة، ضوضاء 60-70 ديسيبل، أقل بـ 10-15 ديسيبل من الأسنان المستقيمة
• كفاءة عالية وتوفير للطاقة: كفاءة 95٪ - 98٪، أعلى بنسبة 3٪ - 8٪ من التروس المخروطية العادية، توفير طويل الأمد للطاقة
• نقل دقيق: نسبة ثابتة، خلوص صغير (0.02-0.1 مم)، دقة تحديد موضع عالية
• هيكل مدمج: تغيير اتجاه مكاني، موفر للمساحة، مثالي للمعدات خفيفة الوزن والمدمجة
• عمر خدمة طويل: فولاذ عالي الجودة + معالجة حرارية مقواة، عمر أطول بنسبة 40٪ - 80٪ من التروس العادية
• قابلية تكيف واسعة: قابلة للتصميم للمحاور بزاوية 90 درجة / غير 90 درجة، مرحلة واحدة / متعددة المراحل، تخفيض / زيادة / تحويل

لماذا تختارنا؟

• تجليخ CNC بـ 7 محاور: نحن نستخدم آلات تجليخ CNC عالية الدقة بـ 7 محاور، مع الحفاظ على تفاوتات ضيقة تصل إلى ±5 ميكرومتر، مما يضمن تشغيل التروس بهدوء وسلاسة ومتانة فائقة.
• خبرة فنية قوية:يضم فريق البحث والتطوير الأساسي لدينا متخصصين حاصلين على درجة الدكتوراه والماجستير متخصصين في تكنولوجيا التروس المخروطية المارپیچية، مما يوفر دعمًا فنيًا قويًا للمشاريع المعقدة.
• اختبار صارم ودقة عالية: تخضع جميع التروس لفحص بنسبة 100٪ باستخدام أنظمة قياس Gleason. يمكننا تحقيق دقة من الدرجة DIN 6 مع تحكم صارم في ملف السن وأخطاء الاتجاه، مما يحافظ على جودتنا في مستوى رائد في الصناعة.
• كفاءة نقل عالية:تدعم تصميمات التروس لدينا نسبة تخفيض أحادية تصل إلى 300:1، مع وصول كفاءة النقل الفعلية إلى أكثر من 95٪، مما يحسن بشكل كبير من استخدام الطاقة.
• متانة ممتازة وكفاءة تكلفة:توفر تروسنا تكلفة دورة حياة أقل بنسبة 40٪ ومعدل فشل أقل من 0.5٪، مما يضمن تشغيلًا مستقرًا طويل الأمد وتكاليف صيانة مخفضة.
• استجابة سريعة ووقت تسليم قصير:بدعم من عملية الإنتاج الرقمية لدينا، يمكننا تقصير دورة التسليم إلى 20 يوم عمل فقط، مما يساعدك على تسريع تطوير المشاريع وإطلاقها.
• قدرة تصميم مخصصة احترافية: نحن نقدم حلول تروس مخصصة بالكامل للتطبيقات التي تتطلب تخفيضًا عاليًا، وسرعة عالية، وحملًا ثقيلًا، وضوضاء منخفضة، وملفات أسنان صغيرة خاصة، بناءً على ظروف عملك الفعلية.
