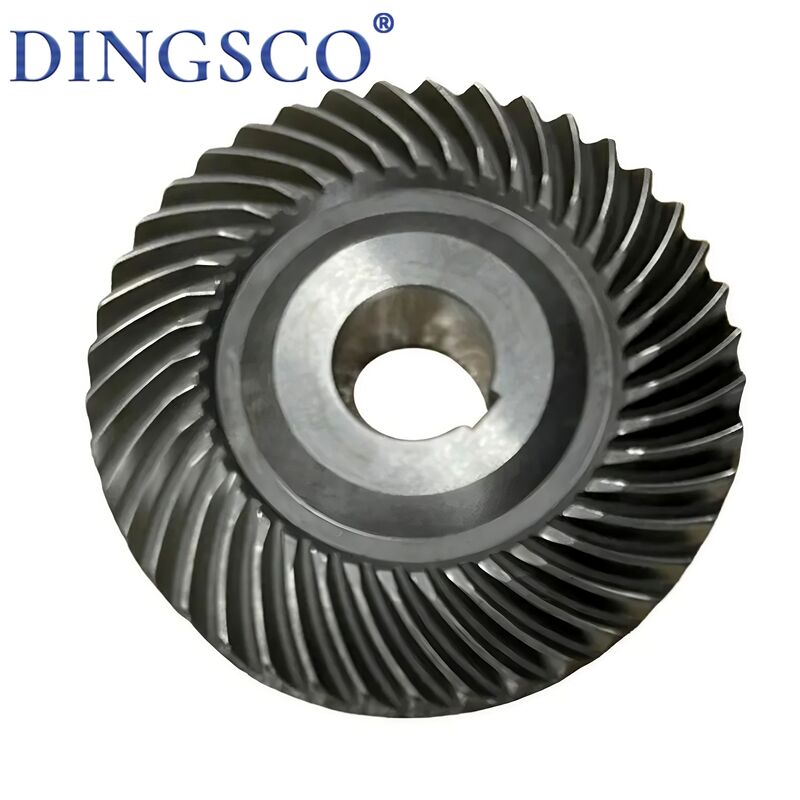

20CrMnTi عالية الدقة HRC58-62 ترس مخروطي حلزوني لجزء النقل الصناعي

20CrMnTi الدقة العالية HRC58-62 معدات الدوران المدارية للجزء الصناعي للإنتاج

أدوات التشغيل المزدوجة (المعروفة أيضًا باسم أدوات التشغيل المزدوجة) هي مكونات نقل دقة أساسية لنقل الطاقة بينمحاور متقاطعة(عادة 90 درجة) ، مع الأسنان المنحنية الحلزونية ، فهي تمتلك انتقال أكثر سلاسة ، وقدرة حمل أعلى وأقل ضوضاء من المكعبات الموالية المستقيمة ،تستخدم على نطاق واسع في مجالات السرعة العالية والحمل الثقيل مثل السيارات، آلات الهندسة، المكابح، الطيران، السفن، الخ.

خصائص المنتج

• هيكل الأسنان الملتوية: أثر الأسنان هو دوامة قوس، اتصال الشبكة التدريجية دون تأثير فوري
• تكييف زاوية العمود: أساسا للعمود 90 درجة تقاطع؛ قابلة للتخصيص لنقل الزاوية غير المستقيمة 30 ° ∼ 150 °
• درجة عالية من الدقة: الصف الصناعي ISO 57 (GB/T 11365) ، درجة دقة تصل إلى 3 5
• قدرة الحمل المركبة: نقل عزم الدوران أثناء تحمل القوى الشعاعية والمحورية مع التوتر المتوازن
• ضوضاء منخفضة وسلاسة: نسبة اتصال كبيرة ، شبكة متعددة الأسنان ، اهتزازات صغيرة وصدمات ، ضوضاء أقل من الأسنان المستقيمة بـ 10 ~ 15 ديسيبل
• كفاءة عالية ومتانة: كفاءة النقل 95%~98%، مقاومة للاستعمال، مضادة للجحور، عمر خدمة طويل
• المواد المختلفة: أساساً الفولاذ الهيكلي السبائك (20CrMnTi، 20CrMo، 42CrMo) ، المقوى عن طريق التخفيف التحفيزي / الكربوريزة

جدول المعلمات التقنية

مبدأ العمل

• نقل الشبكة المكانية: المحاور تتقاطع (عادة 90 درجة) ، وتوزيع الأسنان مخروطًا ومتعرجًا ، وتحقيق تغيير الاتجاه الرأسي + نقل العزم
• الشبكة التدريجية: الأسنان تنضم تدريجياً من النهاية، الاتصال الكامل، الانفصال السلس، لا يوجد تأثير فوري، أكثر سلاسة من الأسنان المستقيمة
• الحمل المتعدد الأسنان: نسبة الاتصال ε = 1.5 ′′ 2.5، 2 ′′ 3 أزواج من الأسنان محملة في وقت واحد ، توزيع حمولة موحدة و قدرة أعلى
• توازن القوة: توليد القوى المماسة والشعاعية والمحورية؛ محامل مطابقة مطلوبة لدعم الدفع المحوري
• نسبة ثابتة: نسبة الأسنان = نسبة السرعة العكسية (i=Z2/Z1=n1/n2) ، نقل دقيق ومستقر

التطبيقات الرئيسية

• السيارات: التفاضل، حالات نقل، محاور القيادة (التطبيق الأساسي)
• آلات الهندسة: أجهزة تخفيض الرئيسية، الإدارة، أنظمة الرافعة للمحفرات، محمولات، أدوات الدوار
• أجهزة تخفيف السرعة الصناعية: صناديق التروس المكورية الحلزونية من سلسلة K/S، محولات التروس، مضاعفات السرعة
• أدوات الآلات: محركات الغزل، آليات التغذية، محولات تغيير الأدوات من آلات الحفر/الطحن/الطحن
• الطيران والفضاء: أجهزة هبوط الطائرات، محركات المحرك، أنظمة دوار ذيل المروحيات
• البحرية: القيادة، آلة التوجيه، الجهاز الهوائي، محرك غطاء الباب
• الطاقة الجديدة: توربينات الرياح، محركات تتبع الطاقة الكهروضوئية، معدات تخزين الطاقة
• غيرها: نقل السرعة العالية والحمولة الثقيلة في الطباعة والمنسوجات والمواد الغذائية والنفط والمعادن والنقل السكك الحديدية

مزايا المنتج

• استقرار السرعة العالية: الشبكة التدريجية ، الصدمة المنخفضة ، مناسبة لسرعة فائقة عالية 3000 ∼ 12000 دورة في الدقيقة
• قدرة الحمل الثقيل: 30٪ ٪ 60٪ قدرة حمل أعلى من المكعبات المنسدلة المستقيمة ، مضادة للإنحناء ، مضادة للجحور ، مقاومة للصدمات
• ضوضاء منخفضة للغاية: أسنان الأرضية الدقيقة / الأسنان المزلقة ، ضوضاء 60 ٪ 70dB ، 10 ٪ 15dB أقل من الأسنان المستقيمة
• كفاءة عالية وتوفير الطاقة: كفاءة 95%~98%، 3%~8% أعلى من أدوات التشغيل الشائكة العادية، توفير الطاقة على المدى الطويل
• انتقال دقيق: نسبة ثابتة، رد فعل ضار صغير (0.02 ∼ 0.1 ملم) ، دقة تحديد المواقع عالية
• هيكل مضغوط: تغيير الاتجاه المكاني ، توفير المساحة ، مثالية للمعدات الخفيفة الوزن والمقربة
• عمر خدمة طويل: الصلب عالي الجودة + المعالجة الحرارية المقوية ، 40٪ 80٪ حياة أطول من المعدات العادية
• قابلية التكيف الواسعة: قابلة للتصميم على عمود 90 ° / غير 90 ° ، واحد / متعدد المراحل ، تقليل / زيادة / تحويل

لماذا تختارنا؟

• 7 محاور CNC طحن: نعتمد على آلات طحن CNC عالية الدقة ذات 7 محاور، والتي تحتفظ بتسامحات ضيقة تصل إلى ± 5μm، مما يضمن تشغيل المعدات بهدوء وسلاسة وباستمرارية متميزة.
• خبرة تقنية قوية:يتضمن فريق البحث والتطوير الأساسي لدينا خبراء الدكتوراه والماجستير المتخصصين في تكنولوجيا العجلات المنحدرة الحلزونية ، مما يوفر دعمًا تقنيًا قويًا للمشاريع المعقدة.
• اختبارات صارمة ودقة عالية: جميع العجلات تخضع للفحص 100% بواسطة أنظمة غليسون للمقاييس يمكننا تحقيق دقة درجة 6 مع التحكم الصارم في ملف الأسنان وأخطاء الاتجاهالحفاظ على جودتنا على المستوى الرائد في الصناعة.
• كفاءة نقل عالية:تصاميمنا للدراجات تدعم نسبة تخفيض من مرحلة واحدة تصل إلى 300:1، مع كفاءة نقل فعلية تصل إلى أكثر من 95٪، وتحسين استخدام الطاقة إلى حد كبير.
• متانة ممتازة وكفاءة التكلفة:توفر أدواتنا تكلفة أقل من 40٪ في دورة الحياة ومعدل فشل أقل من 0.5٪ ، مما يضمن تشغيلًا مستقرًا طويل الأجل وتخفيض تكاليف الصيانة.
• استجابة سريعة ووقت قيادة قصير:بدعم من عملية الإنتاج الرقمية لدينا، نحن قادرون على تقصير دورة التسليم إلى 20 يوم عمل فقط، مما يساعدك على تسريع تطوير المشروع وإطلاقه.
• قدرة تصميم مخصصة احترافية: نحن نقدم حلول معدات مخصصة بالكامل للتطبيقات التي تتطلب تخفيضًا كبيرًا ، سرعة عالية ، حمولة ثقيلة ، ضوضاء منخفضة ، وملفات تعريف صغيرة ، بناءً على ظروف العمل الفعلية.
