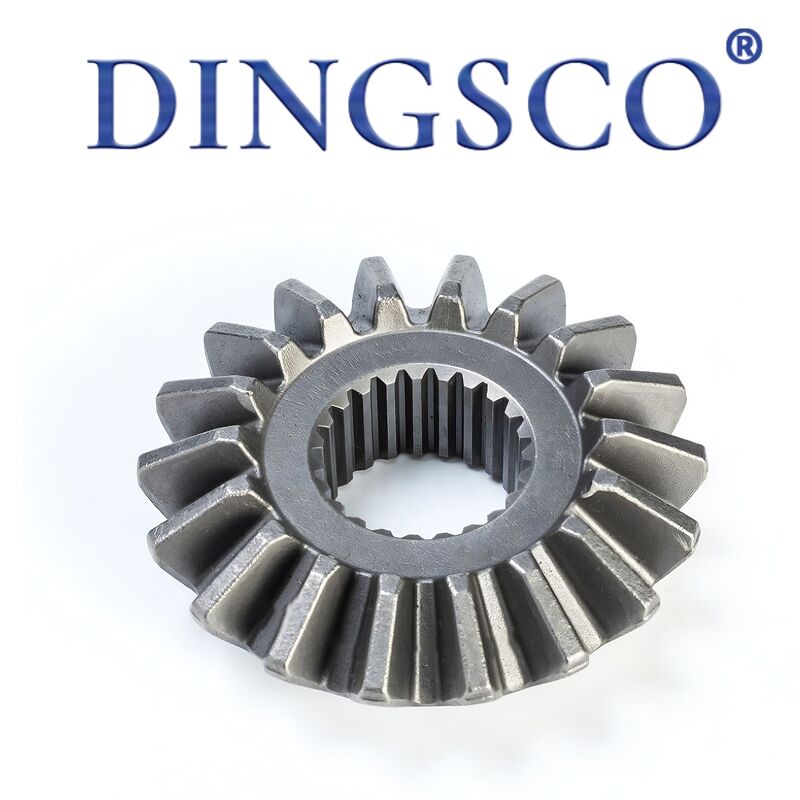

20CrMnTi الدقة العالية HRC25 ~ 38 الوسائط المباشرة للآلات الصناعية

20CrMnTi الدقة العالية HRC25 ~ 38 الوسائط المباشرة للآلات الصناعية

وتسمى أيضاً آلة التشذيب المستقيمة آلة التشذيب المستقيمة ، مسار الأسنان متوازيًا مع خط توليد مخروط الطول ، يتم تطبيقه دائمًا في مجموعة مزدوجة.أنها تنقل عزم الدوران والقوة الدوارة بين المحاور المتقاطعة (المعيار 90 °المواد الخام الرئيسية: 45 # الفولاذ، 40Cr، 20CrMnTi، 42CrMo، ثلاثة خيارات المعالجة الحرارية: تقليدية للاقتصاد، تصلب الاستقبال للحمل المتوسط،صلابة الكربونية للحمل الثقيل؛ درجة الدقة ISO6~9 / JIS4~7 ، التصميم على أساسوحدة كبيرةتستخدم على نطاق واسع للخفض، والآلات الزراعية، آلة التعبئة والتغليف، آلة آلة، آلات البناء، الفارق التلقائي ووحدة قيادة الأوتوماتيكية،مناسبة للسرعات المنخفضة / المتوسطة مع سرعة خطية ≤5m/sيحتوي على بنية بسيطة وسهلة التصنيع وفعالة من حيث التكلفة.

خصائص المنتج

• 90 درجة من إدارة القيادة: تحقق نقل القوة الرأسي بسهولة، غير متوفرة للدراجات الأسطوانية العضوية.
• ملف أسنان مستقيم: زاوية حلزونية صفر، حساب سهل، الإنتاج الجماعي بواسطة طراز قياسي من أدوات التشطيب المزدوجة.
• الدفع المحوري المستقر: القوة المحورية غير متغيرة مع اتجاه الدوران ، وتكوين محمل بسيط وتسامح التجميع الأعلى.
• تصميم صلابة مزدوجة: الأسنان الصلبة HRC52 ~ 62 لمقاومة الارتداء ، والقلب المقاوم HRC25 ~ 38 لمكافحة الكسور.
• خيار متعدد الحلقات: حفرة بسيطة، حفرة مفتاح، حفرة مقطوعة مع تصفية H7 القياسية.
• تحمل التجميع العالي: غير حساسة لسوء التوجيه البسيط للعمود ، لا يوجد تعثر أو ارتداء غريب من خطأ تركيب صغير.
• التكلفة التنافسية: 30٪ أقل تكلفة وأقصر وقت التنفيذ مقارنة مع المعدات الشعاعية الحلزونية للإنتاج الضخم.
• التشطيب المضاد للصدأ حسب الطلب: السوداء، الفوسفات، الغلفنة، الزيت المضاد للصدأ للبيئة المتربة والرطبة.

جدول المعلمات التقنية

التطبيق الرئيسي

• خفض الزاوية المستقيمة: علبة التروس والوحدة الخفضة للقيادة 90 درجة.
• آلة زراعية: حاصدة، زرع، مجموعة قيادة خلاط الأغذية.
• التشغيل الآلي للضوء: حزمة، ملصق، ناقل، مصعد محرك زاوية مستقيمة.
• أداة آلة: صندوق تغذية الدوائر، محرك محرك الحفر، جزء رأس تقسيم صغير.
• البناء والسيارات: فرق شاحنة خفيفة، حفرة صغيرة، مجموعة قيادة رافعة شاحنة.
• معدات صغيرة: أداة كهربائية، آلة رياضية، جهاز تشغيل صمام، قطع غيار لجهاز الحديقة.
• استبدال في الخارج: قطع الغيار المتبادلة للمعدات القياسية لـ KHK/MISUMI، وقطع الغيار الخدمية بعد السوق.

مزايا المنتج

• التوجيه المرن: حل منخفض التكلفة لتقاطع دورة طاقة العمود، وتخطيطها المدمج يوفر مساحة التثبيت.
• تصنيع سهل: معالجة بواسطة طراز القياسية من طراز الـ "بليبر" بدون آلة خاصة للدراجات الحلزونية، وتسليم سريع.
• تجميع مريح: تحمل كبير لتحريك العمود البسيط ، وإعداد سهل في الميدان دون إصلاح دقيق.
• فعالة من حيث التكلفة: 55٪ ~ 70٪ من سعر معادلة المعدات المنحنيات المدارية ، ومن الواضح أن التكلفة أقل للطلب الجماعي.
• التبادل العالمي: مقارنة الأبعاد مع MISUMI/KHK لاستبدال قطع الغيار المستوردة مباشرة.
• صيانة منخفضة: تزيين الدهون البسيطة ، استبدال مجموعة المزدوجة مرة واحدة فقط فشلت.

عملية الإنتاج

• فحص المواد الخام: اختبار الطيف واكتشاف العيوب لرفض الفولاذ العيب.
• القطع والدوران الخام: قطع قضيب ، CNC الدوران الخام للقرنطيس ، الحفرة والجبهة المرجعية.
• قطع العدادات: حفرة منحنية مستقيمة / آلة حفرة CNC للحفرة لتشكيل الأسنان
• شافير و deburr: نهاية الأسنان و deburr ثقب للقضاء على الضوضاء غير الطبيعية و خدش العمود.
• التشديد الكلي: التشديد الكلي لـ 45 # / 40Cr لتحسين صلابة الروك ضد الكسر.
• صلابة الأسنان: صلابة الاستحواذ للحمل المتوسط؛ الكربورية لأجزاء 20CrMnTi ذات الحمل الثقيل.
• طحن دقة: طحن معدات دقة عالية لتلبية ISO6 ~ 7 رد فعل العكسية وتسامح ملف أسنان.
• معالجة الحفر: إزالة المفاتيح ، معالجة الثقوب ، تحسين الحفر إلى تحمل H7
• التشطيب المضاد للتآكل: السوداء / الفوسفاتية / الزجاجية + الدهون المحافظة.
• اختبار التشغيل: اختبار التزاوج التدحرج، نمط الاتصال وتفتيش السلاسة قبل QC النهائي والتعبئة.

لماذا تختارنا؟

• 7 محاور CNC طحن: نعتمد على آلات طحن CNC عالية الدقة ذات 7 محاور، والتي تحتفظ بتسامحات ضيقة تصل إلى ± 5μm، مما يضمن تشغيل المعدات بهدوء وسلاسة وباستمرارية متميزة.
• خبرة تقنية قوية:يتضمن فريق البحث والتطوير الأساسي لدينا خبراء الدكتوراه والماجستير المتخصصين في تكنولوجيا العجلات المنحدرة الحلزونية ، مما يوفر دعمًا تقنيًا قويًا للمشاريع المعقدة.
• اختبارات صارمة ودقة عالية: جميع العجلات تخضع للفحص 100% بواسطة أنظمة غليسون للمقاييس يمكننا تحقيق دقة درجة 6 مع التحكم الصارم في ملف الأسنان وأخطاء الاتجاهالحفاظ على جودتنا على المستوى الرائد في الصناعة.
• كفاءة نقل عالية:تصاميمنا للدراجات تدعم نسبة تخفيض من مرحلة واحدة تصل إلى 300:1، مع كفاءة نقل فعلية تصل إلى أكثر من 95٪، وتحسين استخدام الطاقة إلى حد كبير.
• متانة ممتازة وكفاءة التكلفة:توفر أدواتنا تكلفة أقل من 40٪ في دورة الحياة ومعدل فشل أقل من 0.5٪ ، مما يضمن تشغيلًا مستقرًا طويل الأجل وتخفيض تكاليف الصيانة.
• استجابة سريعة ووقت قيادة قصير:بدعم من عملية الإنتاج الرقمية لدينا، نحن قادرون على تقصير دورة التسليم إلى 20 يوم عمل فقط، مما يساعدك على تسريع تطوير المشروع وإطلاقه.
• قدرة تصميم مخصصة احترافية: نحن نقدم حلول معدات مخصصة بالكامل للتطبيقات التي تتطلب تخفيضًا كبيرًا ، سرعة عالية ، حمولة ثقيلة ، ضوضاء منخفضة ، وملفات تعريف صغيرة ، بناءً على ظروف العمل الفعلية.
