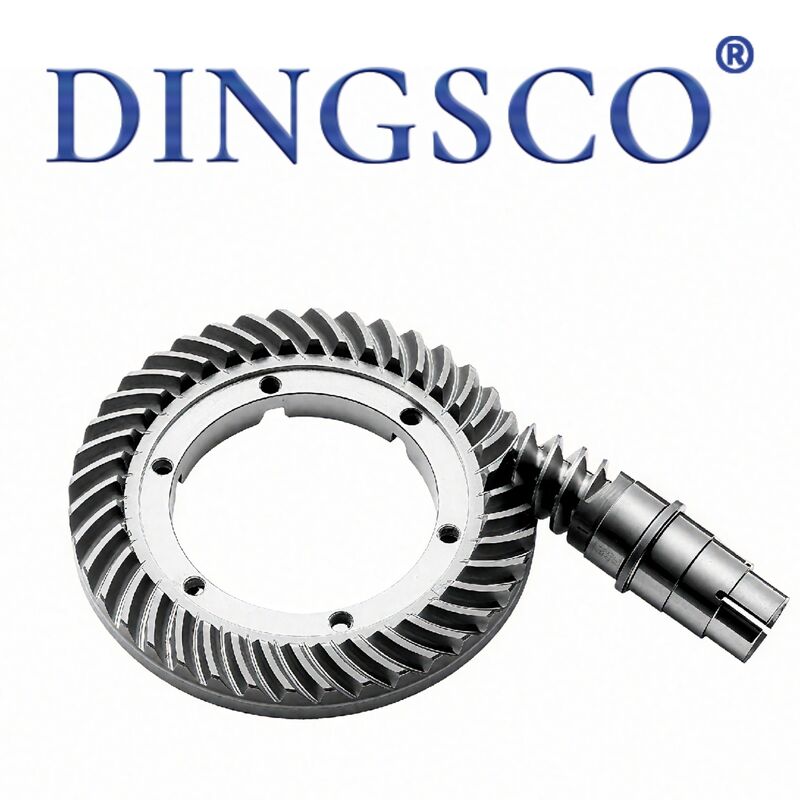

صناعية مخصصة 20CrMnTi Hypoid منصة الدوار معدات التوجيه عالية للغاية

20CrMnTi عالية الدقة للغاية لتحديد المواقع الدوارة والعتاد

تتضمن تروس المنصة الدوارةمجموعات تروس هيبودية/حلزونية مجوفة دقيقة وتروس حلقية دوارة (أسنان داخلية/خارجية). تتكون من ترس القيادة والتروس الحلقية الكبيرة، وهي عبارة عن أجزاء نقل أساسية لمخفض الدوران المجوف وطاولة الفهرسة CNC ومحرك الدوران. المواد الخام الرئيسية: 42CrMo، 20CrMnTi، 40Cr، تم الانتهاء منها عن طريق الكربنة/التصلب بالحث وطحن التروس الدقيق بدرجة دقة ISO5~7. إنها تعمل على تضخيم عزم الدوران الناتج عن طريق تقليل التروس، وهي مجهزة بمحمل أسطواني متقاطع لدعم الحمل، وتحقيق فهرسة عالية الدقة، ودوران مستمر وتحديد موضع ثابت. نوع دقيق للأتمتة، مفصل آلي، محور CNC الرابع؛ معدات حلقية للخدمة الشاقة لآلات البناء، ومتعقب الطاقة الشمسية، وقاعدة الرادار، ومعدات الرفع.

ميزات المنتج

• دقة عالية ورد فعل عنيف منخفض: طحن التروس، رد الفعل العكسي 0.01 ~ 0.05 مم، دقة التكرار 3 ~ 30 ثانية قوسية، لا يوجد انزلاق خامل أثناء الفهرسة.
• الربط Hypoid/حلزوني: نسبة اتصال مزدوجة مقابل التروس المحفزة، ناقل حركة مستقر، ضوضاء منخفضة ومقاومة قوية للحمل الزائد.
• مقاومة للاهتراء صلابة عالية: سطح الأسنان HRC58~62 بعد التصلب، المزاج الأساسي HRC28~38، مضاد للتعب ومضاد للكسر.
• خيارات هيكل كاملة: ترس حلقي خارجي/داخلي وترس متطابق، يدعم التثبيت الأفقي/الرأسي/المقلوب.
• عزم دوران عالي مدمج: نسبة تخفيض كبيرة على مرحلة واحدة، وأبعاد صغيرة مع عزم دوران مرتفع لتوفير مساحة التركيب.
• المضادة للتآكل: طلاء أسود/فوسفاتي ضد سوائل القطع والغبار والبيئة الرطبة.
• قابلية التبادل القوية: تناسب منصة مجوفة HD/BPHB/DG ومحمل كبير قياسي لسهولة الاستبدال.
• خدمة طويلة وصيانة منخفضة: تشحيم محكم الغلق مع فترة صيانة طويلة.

جدول المعلمات الفنية

مبدأ العمل

• منصة مجوفة هيبودية دقيقة: يقوم محرك مؤازر/محرك متدرج بتشغيل ترس الإدخال، وتشابك متقاطع بزاوية 90 درجة مع ترس حلقي هيبودي كبير لتقليل المرحلة الواحدة وتضخيم عزم الدوران؛ يدور الترس الحلقي مع القرص الدوار ومحمل الأسطوانة المتقاطع محيطيًا للحصول على فهرسة دقيقة عشوائية.
• ترس حلقة الدوران: يعمل ترس القيادة على ربط ترس الحلقة الداخلي/الخارجي، ويدور الترس الصغير ويسير على طول السن الحلقي لقيادة الدوران النسبي لحلقة الدوران الداخلية/الخارجية. الأسنان الداخلية: حلقة داخلية موجهة، حلقة خارجية دوارة؛ الأسنان الخارجية: حلقة خارجية موجهة، حلقة داخلية ثابتة؛ يحمل عدد كبير من المحامل لحظة محورية وقطرية وإمالة.
• القفل الذاتي: متطابق مع فرامل مؤازرة/ترس دودي، قفل ذاتي للعتاد بعد التوقف لتجنب الدوران العكسي وانخفاض الحمل.

طلب

• الأتمتة الدقيقة: المخفض الدوار المجوف، المحور الرابع CNC، لوحة الفهرسة، القرص الدوار لتركيبات الأتمتة، الطاولة الدوارة لفحص CCD، المحور المشترك للروبوت.
• الصناعة الخفيفة: آلة التعبئة، آلة وضع العلامات، الطابعة، آلة وضع العلامات بالليزر.
• الآلات الثقيلة: عدد كبير من الحفارات، القرص الدوار للرافعة، محرك كبير لرافعة الشاحنة، معدات تحميل الميناء.
• الطاقة الجديدة: معدات تعقب الطاقة الشمسية، وقاعدة الرادار، وPTZ للمراقبة الثقيلة.
• قطع الغيار البديلة: معدات احتياطية OEM لمنصة سلسلة HD/BPHB وصيانة المحامل الكبيرة.

المزايا

• تحديد موضع عالي للغاية: هيكل قابل للتعديل للطحن + رد الفعل العكسي، ودقة تكرار على مستوى القوس، وفهرسة زاوية متغيرة بشكل لا نهائي متفوقة على مفهرس الكاميرا.
• حمل عالي الصلابة: يعمل المحمل الأسطواني المتقاطع على تحسين القدرة على مقاومة الإمالة بمعدل 10 أضعاف مقابل المحمل المشترك، والحمل المباشر بدون دعم إضافي.
• راحة الأسلاك المجوفة: فتحة مركزية لتوجيه أنابيب الكابلات/الهواء دون لف.
• كفاءة عالية: 92% ~ 96% كفاءة نقل للعتاد الهيبويد/الحلزوني، وفقدان منخفض للطاقة وارتفاع درجة الحرارة المنخفضة.
• تركيب متعدد الاتجاهات: تركيب أفقي/رأسي/مقلوب/جانبي للتخطيط المرن.
• قابلة للتخصيص: وحدة مخصصة، رقم السن، النسبة، القطر الداخلي/الخارجي متاح.
• عمر خدمة طويل: سبائك فولاذية + معالجة حرارية كاملة، مقاومة للتآكل لمدة 3 إلى 8 سنوات من الخدمة العادية.

عملية الإنتاج

• فحص المواد الخام: اختبار الطيف والكشف عن العيوب لقضبان الفولاذ.
• الحدادة والخراطة الخشنة: الحدادة الفارغة، الخراطة الخشنة باستخدام الحاسب الآلي لـ OD/ID والوجه المرجعي.
• قطع التروس: هوب للسن المهماز/الحلزوني، آلة خاصة لتشكيل التروس الهيبويد.
• Deburr والشطب: طرف السن وشطب التجويف للتخلص من الضوضاء غير الطبيعية.
• التقسية العامة: تصل درجة الحرارة إلى HRC28~38 للحصول على صلابة أفضل.
• تصلب الأسنان: الكربنة لـ 20CrMnTi؛ تصلب الحث لـ 42CrMo/40Cr إلى HRC58~62.
• طحن التروس الدقيق: طحن القالب للوصول إلى الدقة ISO5 ~ 7 ورد الفعل العكسي المؤهل.
• الطحن النهائي: طحن التجويف والوجه النهائي للتحكم في الجريان والتركيز.
• معالجة ضد الصدأ: اسوداد/فوسفات + شحم مضاد للصدأ.
• تشغيل اختبار المطابقة: التجميع التجريبي للترس الدائري والترس الدائري قبل مراقبة الجودة النهائية والتعبئة.

لماذا تختارنا؟

• طحن CNC ذو 7 محاور: نحن نعتمد آلات طحن CNC ذات 7 محاور عالية الدقة، مع تحمل تفاوتات تصل إلى ±5μm، مما يضمن تشغيل التروس بهدوء وسلاسة وبمتانة متميزة.
• الخبرة التقنية القوية:يضم فريق البحث والتطوير الأساسي لدينا محترفين من حملة الدكتوراه والماجستير متخصصين في تكنولوجيا التروس المخروطية الحلزونية، مما يوفر دعمًا فنيًا قويًا للمشاريع المعقدة.
• اختبار صارم ودقة عالية: تخضع جميع التروس للفحص بنسبة 100% باستخدام أنظمة قياس Gleason. يمكننا تحقيق دقة من الدرجة DIN 6 من خلال التحكم الصارم في ملف تعريف الأسنان وأخطاء الاتجاه، مما يحافظ على الجودة لدينا على المستوى الرائد في الصناعة.
• كفاءة نقل عالية:تدعم تصميمات التروس لدينا نسبة تخفيض أحادية المرحلة تصل إلى 300:1، مع كفاءة نقل فعلية تصل إلى أكثر من 95%، مما يؤدي إلى تحسين استخدام الطاقة بشكل كبير.
• متانة ممتازة وكفاءة في التكلفة:توفر التروس الخاصة بنا تكلفة دورة حياة أقل بنسبة 40% ومعدل فشل أقل من 0.5%، مما يضمن التشغيل المستقر على المدى الطويل وتقليل تكاليف الصيانة.
• استجابة سريعة ومهلة قصيرة:بدعم من عملية الإنتاج الرقمية لدينا، نحن قادرون على تقصير دورة التسليم إلى 20 يوم عمل فقط، مما يساعدك على تسريع تطوير المشروع وإطلاقه.
• القدرة على التصميم المخصص الاحترافي: نحن نقدم حلول تروس مخصصة بالكامل للتطبيقات التي تتطلب ملفات تعريف عالية التخفيض، وعالية السرعة، والحمل الثقيل، ومنخفضة الضوضاء، وملامح خاصة صغيرة الأسنان، بناءً على ظروف العمل الفعلية لديك.
