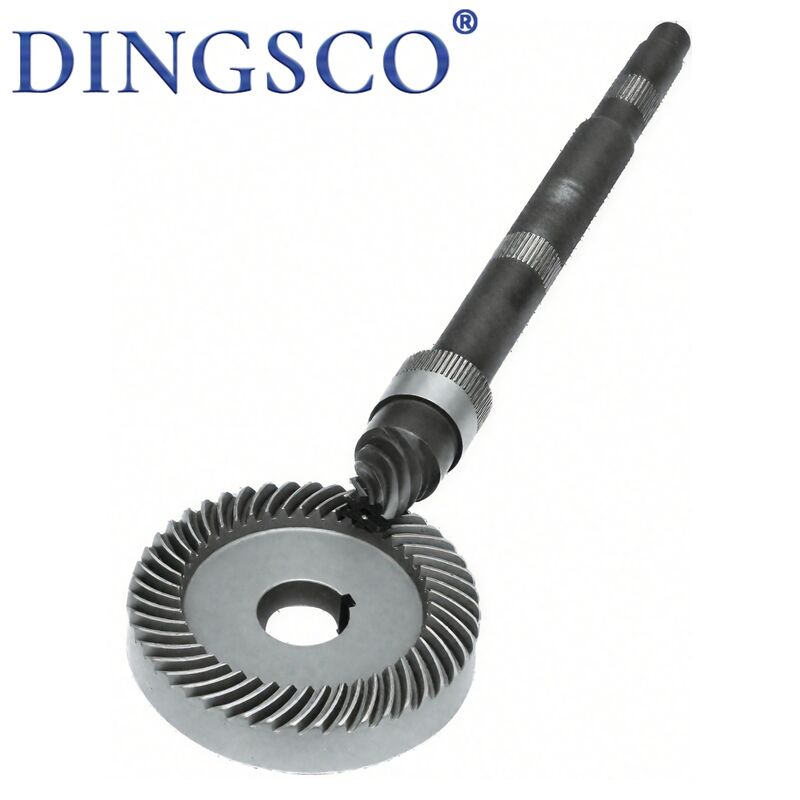

42CrMo ارتداء تأثير المقاومة حياة طويلة 180 آلة تلميع والعتاد في الصين

مكان المنشأ	تشانغشا، الصين
اسم العلامة التجارية	DINGSCO
إصدار الشهادات	ISO 9001

تفاصيل المنتج

أنواع العتاد:

ترس الشمس، ترس الكوكب، ترس الحلقة، ترس المغزل (محفز/حلزوني)، ترس متزامن

وحدات مشتركة:

1.5 / 2.0 / 2.5 / 3.0 ملم

نطاق عدد الأسنان:

صن جير 18-30، بلانيت جير 30-50، رينغ جير 80-120

نسبة النقل:

3:1 / 4:1 / 5:1 / 7:1 / 10:1 (الكواكب)

زاوية الضغط:

20° (قياسي)

صلابة سطح الأسنان:

مجلس حقوق الإنسان 56-62

شروط الدفع والشحن

الحد الأدنى لكمية

قابل للتفاوض

الأسعار

قابل للتفاوض

تفاصيل التغليف

وفقا لطلبات العملاء

وقت التسليم

(عينة من الطلب) 7 أيام

شروط الدفع

تي/تي

القدرة على العرض

قابل للتفاوض

وصف المنتج

42CrMo ارتداء تأثير المقاومة حياة طويلة 180 آلة تلميع والعتاد في الصين

180 تروس آلة التلميع هي مكونات النقل الأساسية لـآلات تلميع عمودية/عادية بقطر 180 ملم، مشتملترس الشمس، ترس الكوكب، ترس الحلقة الداخلية، تروس المغزل / الترس الحلزوني، ترس التوقيت، متوافق مع YCP180، HY-180، YH2M8180، إلخ. مصنوع من20CrMnTi/40Cr/42CrMoمعالكربنة/التصلب التعريفي + الطحن الدقيق، فهي تتميزعزم دوران عالي، مقاومة الصدمات، مقاومة التآكل، ضوضاء منخفضة، توازي عالي وعمر خدمة طويل. ينقلون الطاقة لدوران قرص التلميع، ثورة/دوران قطعة العمل، تعديل الضغط، التحكم في سرعة التردد المتغير، تحديد مباشرالتسطيح، الخشونة Ra<0.08μm، تلميع التوحيد، العائد ≥98.5٪. إنها "قلب النقل" للتلميع الدقيق للزجاج البصري والياقوت والسيراميك وأشباه الموصلات والأجزاء المعدنية.

ميزات المنتج

عزم دوران عالي وشديد التحمل: الوحدة 1.5-3.0 مم، جذر الأسنان السميك، يتحمل50-200 نيوتن · معزم الدوران، متوافق مع المحرك الرئيسي 11 كيلو واط.
نقل دقيق والتسطيح: دقة ISO من الدرجة 6، سطح السن Ra<0.4μm،التوازي .000.008 ممتلميع قطع العمل بشكل موحد.
مقاومة التآكل والتأثير، وعمر طويل: سطح الأسنان HRC 56-62، عمق العلبة 0.8-1.5 مم، عمر الخدمة≥8000 ساعة، مناسب مع بيئة الملاط/الغبار.
انخفاض مستوى الضجيج والتشغيل السلس: شبكة حلزونية/كوكبية، خلوص 0.08-0.12 مم، ضوضاء≥68 ديسيبللا يوجد اهتزاز عند السرعة العالية.
سرعة متوافقة ومستقرة مع VFD: التكيف0-3000 دورة في الدقيقةتردد متغير، سلس للأمام/الخلف، بدون تخطي/تشويش.
هيكل الكواكب ونسبة دقيقة: الشمس + الكوكب + مجموعة التروس الحلقية، النسبة3: 1-10: 1، تزامن دقيق للثورة/الدوران.
مقاومة الغبار/التآكل/الزيت: اسوداد + طلاء زيت/نيكل مضاد للصدأ، مناسب معالطين المائي والغبار والرطوبة.
قابلية تبديل واسعة وسهولة الصيانة: تناسب نماذج 180 السائدة،الاستبدال المباشر، عدم إعادة التصميم، المخزون المشترك.

جدول المعلمات الفنية

أنواع العتاد	ترس الشمس، ترس الكوكب، ترس الحلقة، ترس المغزل (محفز/حلزوني)، ترس متزامن
الوحدات المشتركة	1.5 / 2.0 / 2.5 / 3.0 ملم
نطاق عدد الأسنان	صن جير 18-30، بلانيت جير 30-50، رينغ جير 80-120
نسبة الإرسال	3:1 / 4:1 / 5:1 / 7:1 / 10:1 (الكواكب)
زاوية الضغط	20° (قياسي)
المواد الأولية	20CrMnTi (مكربن)، 40Cr (مصلب عالي التردد)، 42CrMo (للخدمة الشاقة)
صلابة سطح الأسنان	مجلس حقوق الإنسان 56-62
السرعة المقدرة	المغزل ≥ 3000 دورة في الدقيقة، قرص التلميع ≥ 120 دورة في الدقيقة عزم الدوران المقدر: 50-200 نيوتن متر (حسب النسبة)
كفاءة الإرسال	≥ 93% (مشحم)
خشونة السطح	Ra ≥ 0.4 ميكرومتر (سطح الأسنان)

مبدأ العمل

مدخلات الطاقة: يقوم المحرك بتشغيل المغزل / ترس الشمس لنقل الطاقة عالية السرعة وعزم الدوران المنخفض.
تقليل الكواكب وتعزيز عزم الدوران: تعمل التروس الشمسية على دفع التروس الكوكبية للدوران والدوران حول التروس الحلقية، مما يقلل السرعة من 3 إلى 10 مرات، ويزيد عزم الدوران، ويقود قرص التلميع بسرعة منخفضة وعزم دوران مرتفع.
ثورة قطعة العمل + الدوران: تقوم التروس الكوكبية بتشغيل حاملات قطع العمل للثورة (مع حامل الكوكب) + الدوران (التشابك)، والتلميع الموحد على جميع الأسطح.
محرك متزامن ذو محور ثابت: تعمل التروس الحلزونية المغزلية على تشغيل الأعمدة العلوية/السفلية/آليات الضغط، والتحكم بشكل متزامن في ضغط القرص وسرعته لضمان التسطيح.
التحكم في سرعة VFD والأمام/الخلف: تتكيف التروس مع محركات VFD لضبط السرعة بسلاسة وتشغيل ثنائي الاتجاه، ومناسبة للتلميع الخشن/التشطيب/فائق الدقة.
الربط وتحديد المواقع بدقة: الطحن الدقيق + اللف المزدوج، منطقة الاتصال المركزية، رد الفعل العكسي الموحد، الاهتزاز المنخفض والتسطيح العالي.

التطبيقات الرئيسية

تلميع المكونات البصرية: عدسات كروية/غير كروية مقاس 180 مم، ومنشورات، ونوافذ من الياقوت.
أشباه الموصلات/المواد الصلبة الهشة: رقائق السيليكون، كربيد السيليكون، ركائز السيراميك، ألواح الغطاء الزجاجي.
تلميع المرآة المعدنية: الفولاذ المقاوم للصدأ والألومنيوم وإزالة الأزيز النحاسي ولمسة نهائية مرآة.
ناقل حركة آلة التلميع المسطحة: مجموعات التروس الكوكبية/المغزلية لـ YCP180، HY-180، YH2M8180، إلخ.
العجلة الكوكبية/الدفع الحامل: آليات ثورة/دوران قطعة العمل لأدوات التلميع ذات الوجهين، مما يضمن التماثل.
نظام التحكم في سرعة VFD: يتكيف مع محركات VFD ذات 0-3000 دورة في الدقيقة، وتبديل السرعة الخشنة/النهائية.
آلية ضبط الضغط: تعمل التروس على تشغيل مكونات الرفع/الضغط للتحكم الدقيق في ضغط التلميع.
استبدال المعدات القديمة: استبدال مجموعة التروس لـ 18B-9P، YH2M8180، إلخ.

مزايا المنتج

عزم دوران عالي وشديد التحمل، لا داعي للقلق بشأن المواد السميكة: هيكل كوكبي + جذر أسنان سميك، عزم دوران يصل إلى 200 نيوتن متر، متوافق مع محرك 11 كيلو وات، بدون تقطيع على الزجاج السميك/السيراميك.
ناقل الحركة الدقيق والتسطيح العلوي: درجة ISO 6 + طحن دقيق، التسطيح ≥0.008 مم، Ra≥0.08μm، جودة تلميع بصرية.
مقاومة التآكل وعمر طويل، صيانة أقل: HRC 56–62 + تصلب عميق، عمر ≥8000 ساعة، مستقر في بيئات الغبار/الطين.
ضوضاء منخفضة وتشغيل سلس، إنتاجية أعلى: شبكة حلزونية + كوكبية، ضوضاء أقل من 68 ديسيبل، اهتزاز منخفض، إنتاجية قطعة العمل ≥98.5%.
متوافق مع VFD ودعم متعدد العمليات: تحكم سلس في السرعة من 0 إلى 3000 دورة في الدقيقة، مجموعة تروس واحدة للتلميع الخشن/اللمسة النهائية/فائقة الدقة.
مزامنة كوكبية وتلميع موحد: ثورة دقيقة + تنسيق دوران، تغطية كاملة للسطح، سمك موحد.
مقاومة الغبار/التآكل، تحمل البيئة القاسية: طلاء أسود/نيكل، مقاومة الملاط المائي، الغبار، الرطوبة، معدل فشل منخفض.
إمكانية التبديل الكاملة والاستبدال السهل: تناسب الطرازات السائدة 180، واستبدال مجموعة التروس الحلقية والشمس والكوكب، ولا حاجة إلى إعادة التصميم.

لماذا تختارنا؟

طحن CNC ذو 7 محاور: نحن نعتمد آلات طحن CNC ذات 7 محاور عالية الدقة، مع تحمل تفاوتات تصل إلى ±5μm، مما يضمن تشغيل التروس بهدوء وسلاسة وبمتانة متميزة.
الخبرة التقنية القوية:يضم فريق البحث والتطوير الأساسي لدينا محترفين من حملة الدكتوراه والماجستير متخصصين في تكنولوجيا التروس المخروطية الحلزونية، مما يوفر دعمًا فنيًا قويًا للمشاريع المعقدة.
اختبار صارم ودقة عالية: تخضع جميع التروس للفحص بنسبة 100% باستخدام أنظمة قياس Gleason. يمكننا تحقيق دقة من الدرجة DIN 6 من خلال التحكم الصارم في ملف تعريف الأسنان وأخطاء الاتجاه، مما يحافظ على الجودة لدينا على المستوى الرائد في الصناعة.
كفاءة نقل عالية:تدعم تصميمات التروس لدينا نسبة تخفيض أحادية المرحلة تصل إلى 300:1، مع كفاءة نقل فعلية تصل إلى أكثر من 95%، مما يؤدي إلى تحسين استخدام الطاقة بشكل كبير.
متانة ممتازة وكفاءة في التكلفة:توفر التروس الخاصة بنا تكلفة دورة حياة أقل بنسبة 40% ومعدل فشل أقل من 0.5%، مما يضمن التشغيل المستقر على المدى الطويل وتقليل تكاليف الصيانة.
استجابة سريعة ومهلة قصيرة:بدعم من عملية الإنتاج الرقمية لدينا، نحن قادرون على تقصير دورة التسليم إلى 20 يوم عمل فقط، مما يساعدك على تسريع تطوير المشروع وإطلاقه.
القدرة على التصميم المخصص الاحترافي: نحن نقدم حلول تروس مخصصة بالكامل للتطبيقات التي تتطلب ملفات تعريف عالية التخفيض، وعالية السرعة، والحمل الثقيل، ومنخفضة الضوضاء، وملامح خاصة صغيرة الأسنان، بناءً على ظروف العمل الفعلية لديك.
