20CrMnTi عالية الدقة زيرول محاور الحاجز للآلات الصناعية في الصين

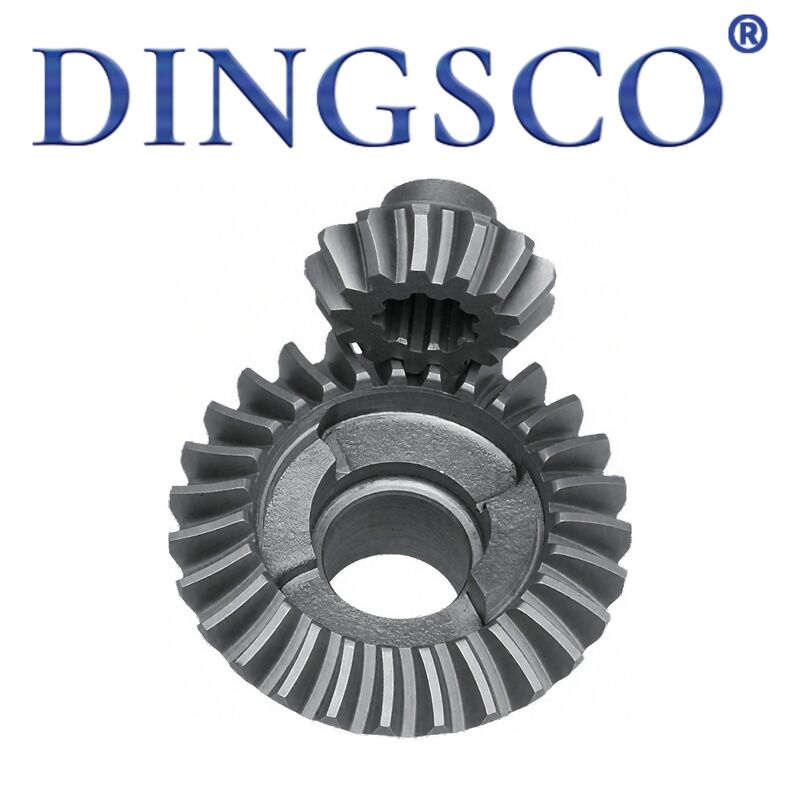

20CrMnTi عالية الدقة Zerol Bevel Gear للآلات الصناعية في الصين

الترس المخروطي Zerol هو نوع خاص من الترس المخروطي الحلزونيالزاوية الحلزونية لنقطة المنتصف = 0 درجة. أثر أسنانه هومنحني ولكن بدون ميل حلزوني، وسيطة بين التروس المخروطية المستقيمة والتروس المخروطية الحلزونية القياسية. إنه يحتفظالشبكات المستمرة ذات الأسنان المنحنية والاتصال النقطي، بينماالقوة المحورية تساوي الصفر تقريبًا، مما يتيح إمكانية التبادل مع أنظمة تحمل التروس المخروطية المستقيمة. مصنوعة من40Cr، 20CrMnTi، 42CrMoمعالكربنة/تصلب الحث، فهو يتميزنقل سلس، ضوضاء منخفضة، عدم وجود دفع محوري، سعة تحميل معتدلة وسهولة التركيب. تستخدم على نطاق واسع لعمود متقاطع (عادة 90 درجة) لنقل الطاقة، دوران للأمام/الخلف، مساحة محدودة وتطبيقات القيادة الدقيقة الحساسة للحمل.

ميزات المنتج

• زاوية لولبية صفر: الزاوية الحلزونية لنقطة المنتصفβم = 0 درجة، أثر الأسنان المنحني بدون قوة محورية،نقل ثنائي الاتجاه دون التوجه.
• الأسنان المنحنية + نقطة الاتصال: جليسون أسنان منحنية معنقطة الاتصال المحليةنمط الاتصال قابل للتعديل،تجنب تركيز التوتر.
• على نحو سلس ومنخفضة الضوضاء: تشابك تدريجي، تأثير منخفض،5-10 ديسيبل أكثر هدوءًا من الشطب المستقيم، بالقرب من التروس المخروطية الحلزونية.
• لا توجد قوة محورية، محامل بسيطة: القوة المحورية ≈0، مثل الشطب المستقيم،لا حاجة إلى محامل الدفع المعقدة، هيكل مبسط.
• قوة متوسطة وعالية: قوة الجذر أفضل من المائلة المستقيمة،سعة التحميل بين المشطوف المستقيم والدوامة.
• قابلة للتبديل مع شطبة مستقيمة: نفس أبعاد التركيب والقوة المحورية،الاستبدال المباشر للشطبة المستقيمة لترقية النعومة.
• تكيف واسع ومتوسط ​​السرعة: السرعة الطرفية الموصى بها≥5 م/ث، مناسبة للآلات الزراعية، المخفضات، الأدوات الآلية، معدات الخياطة.
• دقة عالية يمكن السيطرة عليها: الأرض إلىأغما 14/آيزو 5دقة الإرسال ≥10 دقيقة قوسية.

جدول المعلمات الفنية

مبدأ العمل

• شبكة زاوية لولبية صفرية: زاوية لولبية لنقطة المنتصف = 0 درجة، أسنان منحنية ولكن بدون ميل محوري، ولا توجد قوة محورية أثناء الربط؛ تحمل المحامل الأحمال الشعاعية فقط.
• ملامسة نقطة تقدمية: تتفاعل أسنان جليسون المنحنية تدريجيًا من أحد الأطراف إلى ملامسة الأسنان بالكامل، مع تأثير منخفض واهتزاز وضوضاء.
• نسبة النقل الثابتة: تتطابق القمم المخروطية مع الأسنان الكروية الملتوية، وهي نسبة لحظية ثابتة للحركة الدقيقة.
• محرك متماثل ثنائي الاتجاه: تحميل متماثل في الدوران الأمامي/الخلفي، بدون دفع أحادي الجانب، مناسب للرجوع المتكرر والمحرك المزدوج.
• نمط اتصال قابل للتعديل: يتم التحكم في منطقة الاتصال عن طريق الضبط الدقيق المحوري/القطري أثناء التجميع، مع تجنب ملامسة الحافة وتركيز الضغط.

التطبيقات الرئيسية

• آلات الخياطة الصناعية: محرك بزاوية 90 درجة للآلات ذات الرأس العالي والإبرة المزدوجة والمزامنة (على سبيل المثال، 8B/341/6B).
• علب التروس الزراعية: عكسية متوسطة السرعة ومحرك ثنائي الاتجاه للجرارات والحصادات، تصميم مبسط للمحامل.
• مخفضات الدقة: مخفضات كوكبية ذات زاوية قائمة ووحدات زاوية مؤازرة، ضوضاء منخفضة وبدون دفع محوري.
• الأدوات الآلية: اتجاه المغزل 90 درجة وآليات التغذية للمثاقب والمطاحن، سلسة وهادئة.
• السيارات/المركبات الكهربائية: تروس تفاضلية خفيفة، وآليات توجيه، وأبواب خلفية كهربائية، ونظام دفع منخفض ثنائي الاتجاه.
• الأدوات الدقيقة: هوائيات الرادار، والأقراص الدوارة البصرية والمعدات الطبية، وزاوية دقيقة واهتزاز منخفض.
• آلات النسيج/الأغذية: محرك عمود متقاطع ومتكرر للأمام/الخلف لآلات التشطيب والتعبئة.
• ترقية المائلة المستقيمة: استبدال التروس المخروطية المستقيمة القديمة لتحسين النعومة وتقليل الضوضاء وإعادة استخدام المحامل.

مزايا المنتج

• قوة محورية صفر، تكلفة تحمل أقل: لا يوجد دفع حلزوني، متوافق مع أنظمة المحامل المخروطية المستقيمة، هيكل بسيط وتكلفة منخفضة.
• تجربة سلسة وهادئة وأفضل: شبكة أسنان منحنية تقدمية، أكثر هدوءًا بمقدار 5-10 ديسيبل من المشطوف المستقيم، بالقرب من التروس المخروطية الحلزونية.
• تناسق ثنائي الاتجاه، عكس متين: تحميل متوازن للأمام/العكسي، لا تآكل أحادي الجانب في الرجوع المتكرر، عمر خدمة طويل.
• نقطة اتصال قابلة للتعديل، مضادة للكسر: اتصال محلي + نمط قابل للتعديل، تجنب تركيز الضغط، مقاومة قوية للصدمات.
• متوافق مع الشطب المستقيم، سهولة الترقية: نفس أبعاد التركيب، الاستبدال المباشر دون إعادة التصميم.
• كفاءة متوسطة السرعة، طاقة منخفضة: موصى به ≥5 م/ث، الكفاءة ≥94%، موفرة للطاقة أكثر من التروس المخروطية الحلزونية.
• دقة يمكن التحكم فيها، محرك دقيق: أرضي حتى AGMA 14، خطأ الزاوية ≥10 دقيقة قوسية، تحديد الموقع بدقة.
• صيانة منخفضة، فعالة من حيث التكلفة: لا يوجد دفع محوري، الحد الأدنى من تآكل المحمل، فترات تشحيم أطول، معدل فشل منخفض.

لماذا تختارنا؟

• طحن CNC ذو 7 محاور: نحن نعتمد آلات طحن CNC ذات 7 محاور عالية الدقة، مع تحمل تفاوتات تصل إلى ±5μm، مما يضمن تشغيل التروس بهدوء وسلاسة وبمتانة متميزة.
• الخبرة التقنية القوية:يضم فريق البحث والتطوير الأساسي لدينا محترفين من حملة الدكتوراه والماجستير متخصصين في تكنولوجيا التروس المخروطية الحلزونية، مما يوفر دعمًا فنيًا قويًا للمشاريع المعقدة.
• اختبار صارم ودقة عالية: تخضع جميع التروس للفحص بنسبة 100% باستخدام أنظمة قياس Gleason. يمكننا تحقيق دقة من الدرجة DIN 6 من خلال التحكم الصارم في ملف تعريف الأسنان وأخطاء الاتجاه، مما يحافظ على الجودة لدينا على المستوى الرائد في الصناعة.
• كفاءة نقل عالية:تدعم تصميمات التروس لدينا نسبة تخفيض أحادية المرحلة تصل إلى 300:1، مع كفاءة نقل فعلية تصل إلى أكثر من 95%، مما يؤدي إلى تحسين استخدام الطاقة بشكل كبير.
• متانة ممتازة وكفاءة في التكلفة:توفر التروس الخاصة بنا تكلفة دورة حياة أقل بنسبة 40% ومعدل فشل أقل من 0.5%، مما يضمن التشغيل المستقر على المدى الطويل وتقليل تكاليف الصيانة.
• استجابة سريعة ومهلة قصيرة:بدعم من عملية الإنتاج الرقمية لدينا، نحن قادرون على تقصير دورة التسليم إلى 20 يوم عمل فقط، مما يساعدك على تسريع تطوير المشروع وإطلاقه.
• القدرة على التصميم المخصص الاحترافي: نحن نقدم حلول تروس مخصصة بالكامل للتطبيقات التي تتطلب ملفات تعريف عالية التخفيض، وعالية السرعة، والحمل الثقيل، ومنخفضة الضوضاء، وملامح خاصة صغيرة الأسنان، بناءً على ظروف العمل الفعلية لديك.
