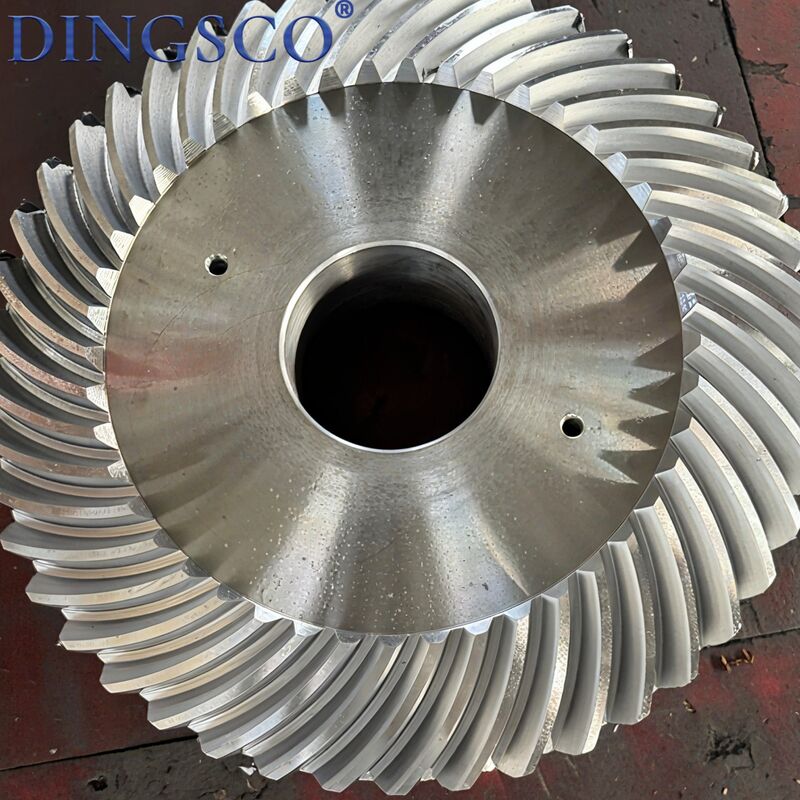

تروس حلزونية مخروطية عالية الدقة من 20CrMnTi لقطع الغيار الناقلة

تروس مخروطية حلزونية عالية الدقة 20CrMnTi لأجزاء النقل

الترس المخروطي الحلزوني هو ترس مخروطي عالي الدقة يحقق نقلًا محورًا متعامدًا بزاوية 90 درجة مع مسارات أسنان حلزونية مقوسة. مقارنة بالتروس المخروطية المستقيمة، يتميز بنقل أكثر سلاسة، وقدرة تحمل أعلى، وضوضاء أقل. يستخدم على نطاق واسع في المخفضات، والفروقات، وآليات التوجيه، وأدوات الآلات، والآلات الزراعية، وآلات البناء، وما إلى ذلك، ويحقق نقل الطاقة العمودي، وتقليل السرعة، وزيادة عزم الدوران، ويعمل كمكون أساسي لأنظمة النقل المتطورة.

ميزات المنتج

• تشابك سطح السن الحلزوني بنسبة اتصال عالية، ونقل سلس وتأثير منخفض.
• محرك متعامد بزاوية 90 درجة، هيكل مدمج وتصميم مرن.
• قدرة تحمل عالية، مناسبة للتشغيل الشاق وعالي السرعة والمستمر.
• ضوضاء منخفضة، اهتزاز منخفض ودقة نقل عالية.
• متوفر في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة وزوايا عمود قابلة للتخصيص.
• سطح سن مقوى مع مقاومة جيدة للتآكل وعمر خدمة طويل.
• متوافق مع معايير Klingelnberg و Gleason وغيرها من معايير الأسنان.

جدول المعلمات الفنية

التطبيقات الرئيسية

• فروقات المحور الخلفي للسيارات وصناديق النقل
• مخفضات صناعية مختلفة وعلب تروس بزاوية قائمة
• مغازل أدوات الآلات، وأبراج الطاقة ورؤوس التفريز
• وصلات الروبوت وآليات التوجيه المؤازرة
• نواقل الحركة للآلات البحرية والزراعية والتعدين
• نواقل الحركة الدقيقة للطيران والفضاء والنقل بالسكك الحديدية
• محركات بزاوية قائمة لآلات الطباعة والنسيج والتعبئة والتغليف

مزايا المنتج

• نقل أكثر سلاسة وضوضاء أقل بكثير من التروس المخروطية المستقيمة
• قدرة تحمل أعلى مع مقاومة قوية للصدمات والإجهاد
• محرك عكسي بزاوية 90 درجة، يوفر مساحة التركيب
• دقة عالية، تفاوت صغير وموضع دقيق
• مناسب للتشغيل عالي السرعة حتى 10000 دورة في الدقيقة
• معالجة حرارية ناضجة مع أسطح أسنان قوية ومقاومة للتآكل
• زوايا غير قياسية، معايير وتعديلات قابلة للتخصيص

عملية الإنتاج

• فحص المواد الخام
• تشكيل / تشكيل دقيق للفراغات
• المعالجة الحرارية المسبقة (التطبيع)
• الخراطة باستخدام الحاسب الآلي
• طحن التروس المخروطية الحلزونية (Gleason / Klingelnberg)
• الكربنة والتبريد + التقسية عند درجة حرارة منخفضة
• طحن دقيق للوجه الأمامي والثقب
• طحن التروس باستخدام الحاسب الآلي
• إزالة الشوائب، التنظيف وكشف العيوب
• فحص الدقة والتشابك
• معالجة مقاومة الصدأ والتعبئة والتغليف

تحذيرات

• يُمنع منعًا باتًا التشغيل الزائد والسرعة الزائدة لتجنب كسر الأسنان.
• يُمنع التشغيل الجاف بدون زيت لمنع احتراق سطح السن وتآكله.
• لا تضرب أسطح الأسنان أثناء التركيب لتجنب تلف الدقة.
• حافظ على إحكام غلق الغلاف لمنع دخول الغبار والشوائب.
• درجة حرارة التشغيل يتم التحكم فيها عند -20 درجة مئوية ~ 100 درجة مئوية.
• استبدل التروس في أزواج إذا كان التآكل أو التنقر مفرطًا.
• توقف فورًا في حالة حدوث ضوضاء غير طبيعية أو اهتزاز أو ارتفاع درجة الحرارة.
• قم بالتخزين في بيئة جافة وجيدة التهوية لمنع التآكل.

لماذا تختارنا؟

• طحن CNC بـ 7 محاور: تفاوتات ضيقة تصل إلى ±5 ميكرومتر لتشغيل هادئ ودائم.
• خبرة فنية قوية: متخصصون حاصلون على درجة الدكتوراه والماجستير في تكنولوجيا التروس المخروطية الحلزونية.
• تصميم مخصص: حلول للتخفيض العالي، والسرعة العالية، والحمل الثقيل، والضوضاء المنخفضة وعدد أقل من الأسنان للمستخدمين.
• اختبار صارم: فحص 100% عبر أنظمة قياس Gleason.
