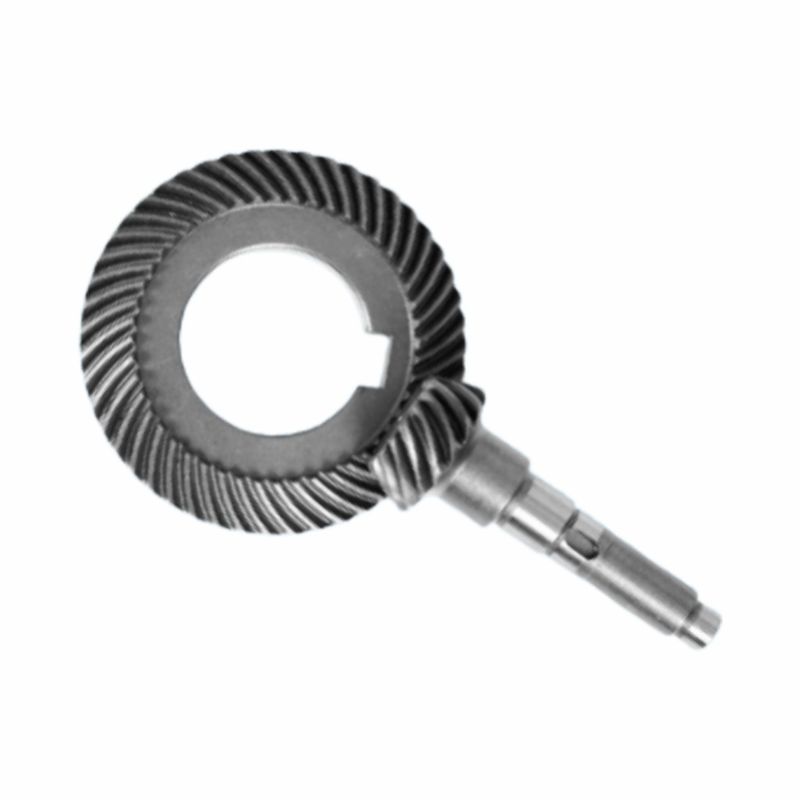

مجموعة معدات الزاوية المزدوجة 80 درجة للتفاعل مع المكسرات الصغيرة
1المبدأ التقني والخصائص الهيكلية
1 تصميم زاوية تقاطع العمود غير القياسية
- 80° زاوية العمود:على عكس 90 درجة من التروس العمودية للدرجات التقليدية، يتم ترتيب عمود الدخول والخروج من هذه الدراجة بزاوية 80 درجة.مناسبة للسيناريوهات التي تكون فيها المساحة محدودة أو تتطلب ناقل غير مستقر.
- تحويل المحور:نقطة الشبكة للدراجة النزيهة ليست على المحور ، ولكن تصميم التبديل يضمن تحسين توزيع إجهاد الاتصال لسطح الأسنان لتحسين القدرة على تحمل.
2 عملية طحن المعدات وخصائص المواد
- معالجة سطح الأسنان الصلبة:يتم تبني عملية الكربوريزة والتخفيف ، وتصل صلابة سطح الأسنان إلى 56-62HRC ، وبعد طحن دقة عالية ، فإن خشونة سطح الأسنان Ra≤0.8μm ،ومستوى الدقة يمكن أن يصل إلى ISO 10 أو أعلىمما يقلل بشكل كبير من التآكل والضوضاء.
- تكنولوجيا التشنج المستمر:باستخدام آلة تصنيع آلة CNC كاملة للدبابات الحلزونية ، والتحديد المستمر للقطع من خلال رأس القطع مزدوج الطبقة ، وتجنب فقدان دقة تقليدي تقسيم الأسنان المتقطعة ،ودعم تعديل المعلمات المستقلة من الأسطح المنحدرة والملتوية.
3 تصميم مصغر
- تصميم صغير:يمكن الحصول على قطرات صغيرة تصل إلى 38 ملم والوزن خفيف ، مما يجعلها مناسبة لدمجها في معدات الدقة.
- تشكيل العمود المجوف:تستخدم بعض النماذج عمود الخروج المجوف للتركيب المباشر للاتصالات أو مسامير الرصاص ، مما يبسط التصميم الميكانيكي.
2مزايا الأداء
1 نسبة تخفيض عالية وكفاءة عالية
- معدل التروس في مرحلة واحدة حتى 300:1:بالمقارنة مع خفضات العجلات الدودية (كفاءة 60٪ - 70٪ فقط) ، العجلات النزيهة لديها كفاءة تزيد عن 90٪ ولا توجد قفل ذاتي.مناسبة للسيناريوهات التي تتطلب نقل ثنائي الاتجاه.
- تشغيل منخفضة الضوضاء:طريقة شبكة الأسنان المدارية تقلل من الاصطدام ، ومع عملية طحن المعدات ، يمكن التحكم في الضوضاء تحت 60 ديسيبل ، وهو أفضل من أدوات المعدات الشعرية العادية.
2 قدرة عالية على الحمل وطول العمر
- زيادة قوة الاتصال:بعد الكربوريزة والتخفيف، يتم تشكيل طبقة صلبة 0.3-0.5 ملم على سطح الأسنان،ويمكن زيادة ضغط الاتصال بأكثر من 30 ٪ جنبا إلى جنب مع تصميم منطقة اتصال سطح الأسنان المثلى.
- مقاومة الصدمات:مناسبة لظروف التوقف والبدء المتكررة أو تقلبات الحمل.
3 القدرة على التكيف المكانية
- تركيب مرن:يدعم تثبيت اللفاف ، وتثبيت القدم وغيرها من الطرق ، ويمكن تخصيص عمود الإخراج للتكيف مع الهياكل الميكانيكية المعقدة.
- تحسين المسافة:من خلال ضبط تحويل المحور، يمكن موازنة قوة العجلة الصغيرة مع كفاءة التوصيل.
3سيناريوهات تطبيق نموذجية
1 الأتمتة الصناعية
- مفاصل الروبوت التعاوني:على سبيل المثال ، تستخدم مفاصل معصم الروبوتات ذات الذراع المزدوجة معدات هيبويد 80 درجة لتحقيق نقل كثافة عزم دوران عالية مع تقليل حجم المفصل.
- مرحلة تحديد المواقع الدقيقة:آلية معالجة رقائق في معدات أشباه الموصلات التي تضمن دقة الموقع (خطأ التكرار ≤ ± 1 دقيقة قوس) عن طريق استخدام نسبة تخفيض عالية وخصائص رد الفعل الضعيف.
2 الآلات الطبية والغذائية
- محركات الأدوات الجراحية:المفاصل الدوارة، مثل المراجع، تتطلب ضجيجًا منخفضًا، وعمرًا طويلًا، ومواد متوافقة مع FDA.
- معدات تغليف الأغذية:يجب أن تتحمل آلية تحديد مؤشرات آلة ملء السرعة العالية صدمات البدء والوقف المتكررة ، ويمكن أن تمدد الخصائص المقاومة للارتداء للدراجات النزيهة فترة الصيانة.
3 الطيران والفضاء والعسكرية
- نظام تحكم الطيران للطائرات بدون طيار:يستخدم الجهاز الحدودي الصغير للتحكم في الخدمة ، وتحسين زاوية تقاطع المحور 80 درجة تخطيط المساحة الداخلية للجسم.
- أجهزة توجيه الصواريخ:في درجات الحرارة القصوى (من 50 إلى 125 درجة مئوية) وبيئات الاهتزاز ، تكون المعدات المكبوتة المكبوتة أكثر موثوقية من معدات الدودة التقليدية.
4اقتراحات الصيانة والاختيار
- متطلبات التشحيم:يجب استبدال زيت التشحيم بعد 300 ساعة من التشغيل الأول، وينبغي فحص مستوى الزيت كل 3000 ساعة أو نصف سنة.
- بعد ذلك لتجنب خلط الزيت المعدني مع الزيت الاصطناعي.
- تفتيش غطاء الزيت:تأكد من أن ختم الزيت مغطى بالزيت أثناء التخزين لفترة طويلة لمنع تصلب الشفاه. إذا تم العثور على تسرب الزيت أثناء التشغيل ، فيجب استبدال ختم الزيت في الوقت المناسب.
| المنتجات |
مجموعة معدات الزاوية المزدوجة 80 درجة للتفاعل مع المكسرات الصغيرة |
| ملف أسنان |
غليسون |
| النوع |
معدات الزاوية النظيفة |
| زاوية التعامل |
80 درجة |
| المعالجة |
طحن |
| المعالجة الحرارية |
الكربوريزة والتخفيف / التشديد / النترات / الكربونيتريد / صلابة التشجيع |
| التطبيق |
ميكرو خفيف |
| كفاءة القيادة |
95.0-99.0 |
| درجة دقة الأسنان |
درجة ISO 6-7 |
| الخدمة |
التخصيص |
مرحبا بكم في التخصيص---التخصيص غير القياسي لـ Dingsco Gears
1تحويل الإنجازات العلمية والتكنولوجية:We makes full use of the scientific and technological achievements and equipment of the Gear Research Institute of Central South University to transform theoretical knowledge into practical productivity and improve the technical content of products.
2خدمة مخصصة: نحن نقدم خدمات غير قياسية مخصصة، والتي يمكن أن تحقق مجموعة كاملة من الخدمات مثل تصميم العدادات، حساب القوة، تحليل الاتصال، حساب الأداة، عكس خطأ ملف تعريف الأسنان،الخلتلبية الاحتياجات الشخصية للعملاء.
3قوة الفريق: فريقنا لديه خبرة غنية في صناعة المعدات، تقسيم واضح للعمل والعمل الجماعي، وتعزيز شركتنا معا لتصبح رائدة في هذه الصناعة.
