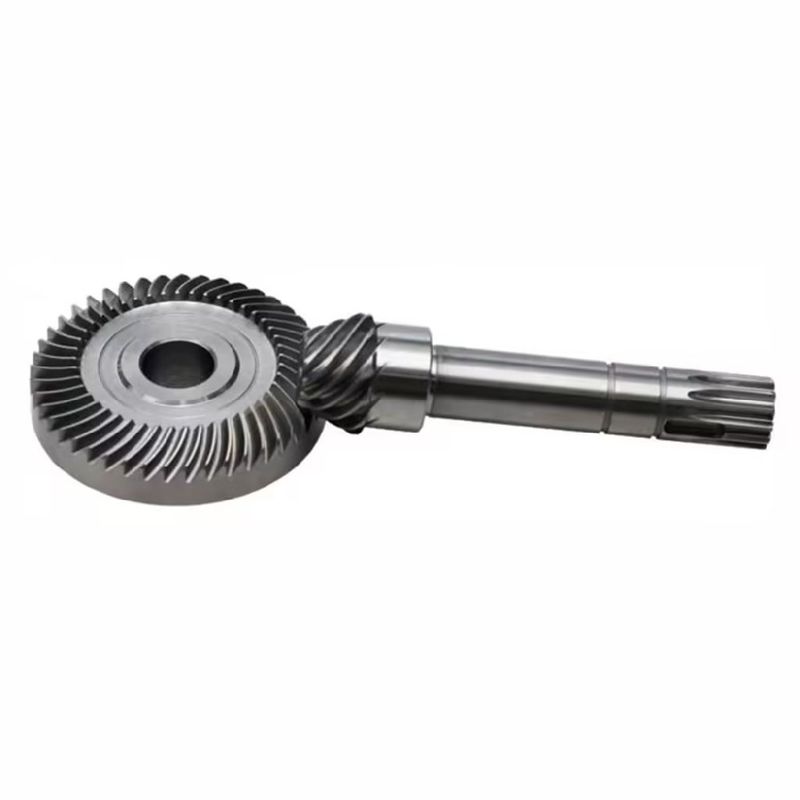

معدات التروس المزدوجة الشائعة الحلزونية الحلزونية عجلة التروس 90 درجة زاوية مستقيمة

معدات التروس المزدوجة الشائعة معدات التروس المزدوجة المزدوجة مع زاوية مستقيمة 90 درجة

التروس النظيفة هي نوع من التروس المنحنيات المدارية التي لديها عمود مرفوع والحواف غير المتقاطعة.يتم استخدامها عادة في تطبيقات مختلفة حيث يتطلب نقل عزم دوران عالية وتصميم مضغوط.

• من حيث نسبة التخفيض: عادة ما يكون لدى التروس الهايبويد الشائعة نسب تخفيض معتدلة ، عادة ما تتراوح بين 3: 1 و 10:1تم تصميم هذه التروس لتوفير انخفاض معتدل في السرعة وزيادة متوافقة في عزم الدوران.
• من حيث تركيز التطبيق: يتم استخدام التروس الهايبويد الشائعة عادة في تطبيقات مختلفة حيث يتطلب انخفاض معتدل في السرعة وزيادة في عزم الدوران.يجدونها في التفاضل في السيارات، الأدوات الكهربائية، وغيرها من الآلات التي تتطلب توازن بين سرعة وعزم الدوران.

التروس النظيفة هي حالة خاصة من التروس المنحنيّة الحلزونيّة. الميزة الخاصة هي أن محاور العجلتين عموديّة ولكنها لا تتقاطع، وهناك مسافة مُحدّدة،والتي تُسمى تقنياً بالتحويل.

خصائص التروس النظيفة:

• التغييرات في زاوية عزم الدوران المنقول
• قادرة على تحمل أحمال أكبر
• النقل أكثر استقراراً والضوضاء أقل
• تحريك قابل للتعديل

مزايا ناقلات التروس المنخفضة:

1. يتم تحويل محور العجلة الصغيرة ، مما يزيد من زاوية دوامة العجلة الصغيرة ، مما يؤدي إلى زيادة كبيرة في قطر العجلة الصغيرة ،وبالتالي تحسين قوة وصلابة العجلة الصغيرةوتحقيق نسبة نقل أكبر من المكعبات الدوارة في نفس الظروف.
2. هناك انزلاق نسبي على طول اتجاه طول الأسنان واتجاه ارتفاع الأسنان ، لذلك يرتدي سطح الأسنان بالتساوي. كما يسهل المعالجة الحرارية طحن ، وتحسين مناطق الاتصال ،يحسن تصفية سطح الأسنان ويقلل من الضوضاء.
3. يسمح تحويل المحور بحرية أكبر في ترتيب الإرسال في الفضاء.
4. يتم تحويل المحور ويمكن أن يعبر ، ويمكن دعم كلتا العجلتين بواسطة المرافق الثابتة.
5. يتم زيادة زاوية دوامة العجلة الصغيرة ، وتحسين القوة بشكل كبير ، ويمكن أن تتكيف مع نسبة نقل أكبر. يمكن أن يستغرق نقل مرحلة واحدة أكثر من 10.
6. ظروف التشحيم الجيدة و كفاءة نقل عالية.

عيوب مقارنة بنوع آخر من محركات العمود المتدرجة:

1. الحساب والتصميم أكثر تعقيدا بكثير من أزواج التروس الأخرى.
2. بالمقارنة مع معدات العجلات المدارية المدارية العامة ، فإن حساب ضبط الأسنان أكثر تعقيدًا ، ومطابقة منطقة الاتصال صعبة أيضًا.
3. ظروف التشحيم مرتفعة ويتطلب مصابيح التشحيم خاصة لآلات التروس.
