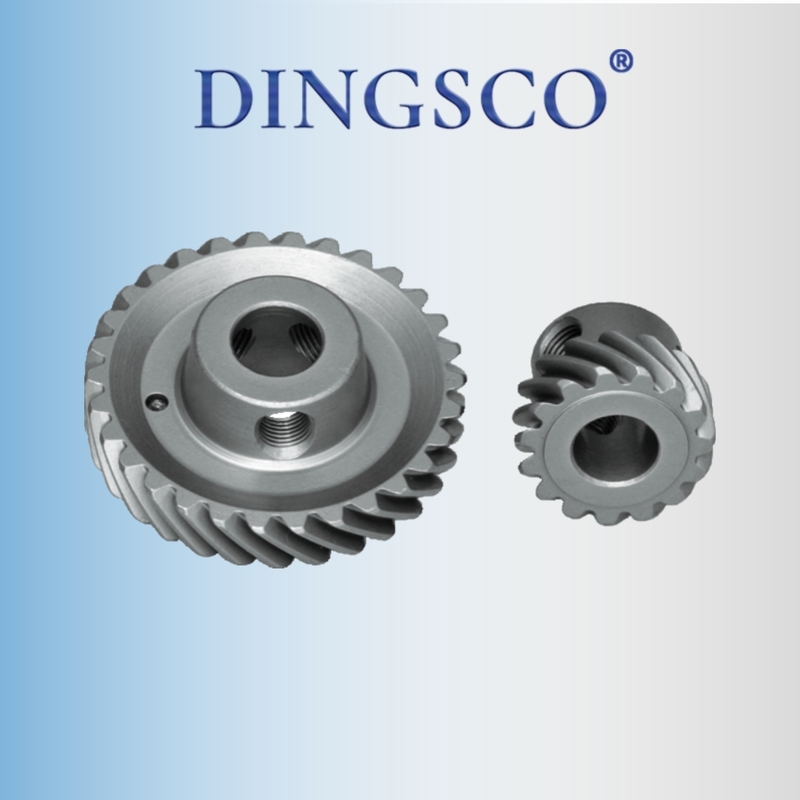

40CR ترس حلزوني ناقل حركة مستقر لآلات الخياطة المدنية

ترسيل تروس حلزونية 40Cr مستقر لماكينات الخياطة المدنية

يمكن تقديم مجموعة التروس الحلزونية للصناعات الخفيفة العامة المستخدمة في ماكينات الخياطة ذات الإبر المزدوجة 842/845 من جوانب مثل التموضع الوظيفي والمواد والتكلفة ومنطق المعالجة وخصائص القدرة على التكيف، مع التركيز على التصميم الأساسي على "تلبية استقرار الخياطة بتكلفة منخفضة":

أولاً: الهيكل والوظيفة: خدمة الخياطة المتزامنة ذات الإبر المزدوجة
1. تصميم شكل السن:
▶ يعتمد على أسنان حلزونية بزاوية حلزونية صغيرة (β ≈ 10–15°). هذا التصميم يوازن بين "سلاسة الإرسال" و "القوة المحورية". نظرًا لأن آلة الإبرة المزدوجة تتمتع بمساحة مضغوطة، فإن القوة المحورية المفرطة ستضغط على المحامل، وتقلل الزاوية الحلزونية الصغيرة من تعقيد التصميم.
▶ الوحدة هي m = 1–1.5. بالنسبة لتطبيقات الصناعات الخفيفة ذات الأحمال الصغيرة، تقلل الوحدة الصغيرة الحجم، مما يجعلها مناسبة لهيكل آلة الإبرة المزدوجة المدمج.
2. دور الإرسال:
▶ يربط العمود الرئيسي → قضيب الإبرة / آلية التغذية لتحقيق "مطابقة السرعة + تزامن الحركة":
◊ قضيب الإبرة: يحول دوران العمود الرئيسي إلى "حركة ترددية صاعدة وهابطة". تضمن نسبة الإرسال المستقرة للأسنان الحلزونية الثقب المتزامن للإبر المزدوجة (لمحاذاة الغرز).
◊ كلب التغذية: يدفع كلب التغذية إلى "التغذية ذهابًا وإيابًا". تتجنب خاصية الاهتزاز المنخفضة للأسنان الحلزونية انحشار التغذية (لغرز موحدة).

ثانيًا: المواد والعمليات: المفاضلات مع إعطاء الأولوية للتكلفة

ثالثًا: دقة المعالجة: المنطق الصناعي لـ "جيد بما فيه الكفاية"
1. معالجة شكل السن:
▶ يتم إنتاجها بكميات كبيرة باستخدام آلات التشكيل العادية (تُستخدم أدوات التشكيل الحلزونية للطحن، وتكلفة معالجة سن واحد هي < 0.3 يوان). تحتاج الدقة فقط إلى الوصول إلى درجة GB/T 10095 - 9–10 (الخلوص: 0.1–0.2 مم، وهو أقل بكثير من ≤ 0.05 مم للتروس الصناعية).
▶ لا يلزم طحن التروس: تعتمد دقة الغرز في آلة الإبرة المزدوجة على الهيكل الميكانيكي (مثل قضيب توجيه الإبرة) بدلاً من تحديد موضع التروس، والتروس منخفضة الدقة تلبي بالفعل المتطلبات (تقليل التكلفة بنسبة 40٪).
2. ما بعد المعالجة:
▶ يتم عمل الشطب لإزالة النتوءات (لتجنب خدش علبة التروس أثناء التجميع وتحسين ملمس اليد)، ويتم طحن الوجه النهائي بشكل مسطح (لضمان التوازي لسطح التركيب، مع خطأ ≤ 0.1 مم).

رابعًا: التكيف والتشغيل: التصميم للاستخدام المدني / ورش العمل الصغيرة
1. قيود التثبيت:
▶ تفاوت المسافة المركزية هو ±0.05 مم (بالاعتماد على صب علبة التروس + دقة الطحن، وهي منخفضة التكلفة). يتم تعويض القوة المحورية للأسنان الحلزونية عن طريق أكتاف العمود + المحامل المنزلقة (ليست هناك حاجة إلى محامل كروية عالية الدقة، مما يوفر التكلفة).
2. عمر الخدمة والصيانة:
▶ في ظل تشحيم زيت المحرك، يمكن لسطح الأسنان 40Cr المقسى والمقسى + طبقة الفسفرة أن يدعم 5–8 سنوات / 100000 ساعة من التشغيل (وهو يتجاوز بكثير تكرار استخدام ورش العمل المنزلية / الصغيرة).
▶ مظاهر الفشل: يؤدي تآكل سطح السن إلى انحراف الغرز وتخطي الغرز؛ يتسبب كسر السن في انحشار التغذية. للصيانة، يتم استبدال مجموعة التروس مباشرة (سعر الوحدة هو < 10 يوان، وتكلفة الاستبدال منخفضة).

باختصار، تعد مجموعة التروس الحلزونية هذه مثالًا نموذجيًا على "توازن التكلفة والأداء في مجال الصناعات الخفيفة": من خلال تصميم أسنان حلزونية صغيرة الوحدة (للنقل المستقر)، والتبريد والتلطيف 40Cr (للتحكم في التكلفة)، والتشكيل + الفسفرة (لتحسين الكفاءة)، على أساس تلبية "الخياطة المتزامنة ذات الإبر المزدوجة"، يتم تقليل تكلفة مجموعة واحدة من التروس، والتكيف بشكل مثالي مع احتياجات الإنتاج الضخم لآلات الخياطة المدنية.
