زوج تروس حلزونية لآلة دائمة للتحكم في حركة الأعمدة غير المتوازية
  • زوج تروس حلزونية لآلة دائمة للتحكم في حركة الأعمدة غير المتوازية
  • زوج تروس حلزونية لآلة دائمة للتحكم في حركة الأعمدة غير المتوازية

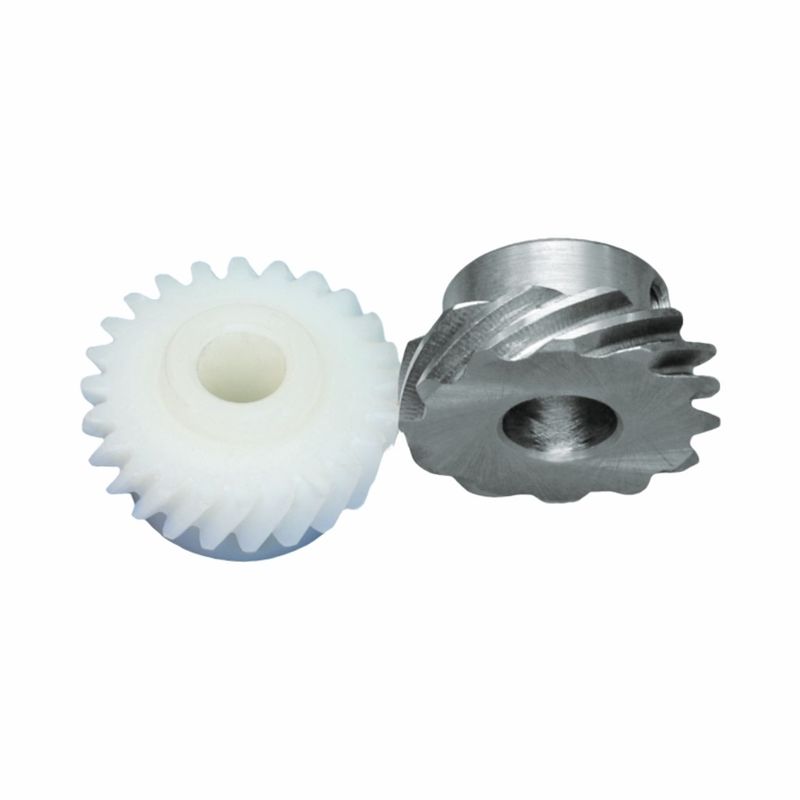

زوج تروس حلزونية لآلة دائمة للتحكم في حركة الأعمدة غير المتوازية

مكان المنشأ تشانغشا ، الصين
اسم العلامة التجارية DINGSCO
إصدار الشهادات ISO 9001
رقم الموديل حسب طلبات العملاء
تفاصيل المنتج
اسم المنتج:
زوج تروس حلزونية لآلة دائمة للتحكم في حركة الأعمدة غير المتوازية
الملف الشخصي للأسنان:
جليسون
النوع:
آلة دائمة زوج من العجلات المتحركة
المواد:
المعدن ، النايلون
الفتحة:
مهاوي غير متوازية
الوظيفة:
القوة ، الحد من الضوضاء ، توزيع الطاقة ، التحكم في الحركة
شروط الدفع والشحن
الحد الأدنى لكمية
قابل للتفاوض
الأسعار
قابل للتفاوض
تفاصيل التغليف
حسب طلبات العملاء
وقت التسليم
(عينة من الطلب) 7 أيام
شروط الدفع
T/T
القدرة على العرض
قابل للتفاوض
وصف المنتج

آلة دائمة زوج من التروس المتعرجة للسيطرة على حركة العمود غير المتوازية

I. خصائص التصميم: منطق الدقة للدراجات المدارية للعمود غير المتوازي
هذا هو زوج من التروس المتعرجة للعمود غير المتوازي. المركز الأساسي للتصميم حول "كفاءة النقل الفضائي وسلاسة الحركة":
1ملف الأسنان ومبدأ الشبكة
باعتماد زاوية 45 درجة للدببة المتعرجة ، يتم توزيع سطح الأسنان في خط متعرج. أثناء الشبكة ، تتغير مساحة اتصال أسطح الأسنان تدريجياً. مقارنةً بالدراجات العضوية ، فإن مساحة التلامس بين الأسنان تتغير تدريجياً.يتم تقليل تأثير النقل بأكثر من 60٪، والضوضاء ≤75dB (الوفاء بمتطلبات الحد من الضوضاء في ورشة الماكينات الدائمة). تخطيط العمود غير المتوازي (عمودين عموديين / متقاطعين) يمكن أن يحل محل العجلات الشعرية ،خفض حجم آلية النقل بنسبة 30%، وهي مناسبة للمساحة الداخلية المدمجة للجهاز الدائم.
2.مطابقة المعلمات الهندسية
يجب مطابقة وحدة العجلات وعدد الأسنان وزاوية الضغط بدقة. يتم تحسين توزيع الحمل على سطح الأسنان من خلال التعديل.يضمن أن عمر خدمة العجلات يصل إلى 8000-12000 ساعة (أكثر بكثير من العجلات العادية) خلال بدء عالية التردد - توقف (دورة تغذية-خياطة) من الماكينة الدائمة.


II. اختيار المواد التآزر الوظيفي من المعدن + البلاستيك الهندسي
مزيج المواد من عجلة القيادة (المعدنية) و عجلة القيادة (النايلون) هو نموذج نموذجي للصلبة - الحد من الضوضاء
1معدات معدنية (معدات القيادة)
يتم اختيار الفولاذ الهيكلي من سبيكة 20CrMnTi ويتم تخذيله للكربوريزة والتخفيف (صلابة HRC58 - 62) لضمان مقاومة سطح الأسنان للارتداء ومقاومة للصدمات ،ويمكن أن تتحمل عزم الدوران الفوري من 50-200N · m أثناء عملية الخياطة للآلة الدائمة (حمل متقطع للخياطة الفردية).
2معدات النيلون (معدات المحرك)
يتم اعتماد نايلون PA66 + معزز بالألياف الزجاجية. كثافته 1/7 فقط من الصلب. في حين أنه خفيف الوزن ، لديه خصائص التشحيم الذاتي ،خفض استهلاك الطاقة في النقل بنسبة 15%وعلاوة على ذلك، فإن نسبة المرونة من النيلون منخفضة، والتي يمكن أن تمتص تأثير الشبكة وتزيد من تقليل الاهتزاز من الماكينة الدائمة.


سيناريو التكيف قيمة مفصل ناقل الحركة للجهاز الدائم
في الآلة الدائمة (أجهزة صنع الأحذية والخياطة) ، هذه المجموعة من المعدات تتولى الوظائف الأساسية لتوزيع الطاقة + التحكم في الحركة:
1سلسلة نقل الطاقة
إنه يربط المحرك الخادم وآلية التغذية / الخياطة ومن خلال خفض العجلات وزيادة عزم الدورانيحول دوران المحرك عالي السرعة إلى تغذية مستقرة للعجلة الغذائيةلضمان غرزة موحدة للخياطة العليا للحذاء.
2تحكم الحركة بدقة
يمكن أن تحقق خصائص الشبكة السلسة للدراجة المرنة ، جنبا إلى جنب مع نظام التحكم PLC للآلة الدائمة دقة طول التغذية ≤ ± 0.2mm (تلبية متطلبات الخياطة من أنواع مختلفة من الأحذية)و وقت استجابة عكس العجلات ≤0.1s، دعم البدء السريع وقف خلال الخياطة عالية السرعة من الماكينة الدائمة.


هذا الزوج من التروس المتعرجة للعمود غير المتوازي، مع تصميم دقيق لملف الأسنان ومزيج وظيفي للمواد،تلبي بدقة متطلبات النقل المكاني والخياطة المستقرة للآلة الدائمةليس فقط مفصل النقل للجهاز الدائم لتحقيق خياطة فعالة ودقيقة ، but also represents the development direction of “standardization + customization” in the transmission field of light industrial equipment —— supporting the process upgrade and cost control of the shoemaking industry through the technical optimization of small components.


المنتجات

آلة دائمة زوج من التروس المتعرجة للسيطرة على حركة العمود غير المتوازية

ملف أسنان غليسون
النوع آلة دائمة زوج من العجلات المتحركة
المواد المعدن، النيلون
الصخرة عمود غير مواز
الوظيفة قوة، تقليل الضوضاء، توزيع الطاقة، التحكم في الحركة
رقم الرسم WPC25/C26
عدد الأسنان (Z) 12/24
الخدمة التوحيد القياسي، التخصيص

حلول ديزنيج غير دينغسكوقوة رائدة في نقل المعدات



المزايا الرئيسية: معدات متطورة × عمليات رقمية × خدمات دورة كاملة


كشركة رائدة في تصنيع المعدات الدقيقة DINGSCO specializes in customized production of micro high-precision spiral bevel gears and hypoid gears through our multiple CNC seven-axis five-linkage spiral bevel gear grinding/milling machines and Gleason spiral bevel cutter technologyمع درجة الدقة DIN 6 (خطأ ملف تعريف الأسنان ≤ ± 5μm) ، كفاءة نقل 95٪ +، ونسب تخفيض عالية للغاية، ونحن نقدم حلول نقل موثوقة للروبوتات، محركات الدفع،مركبات الطاقة الجديدة، وأكثر.
زوج تروس حلزونية لآلة دائمة للتحكم في حركة الأعمدة غير المتوازية 0

لماذا تختار "دينغسكو"؟
دقة عالية:تحقيق دقة درجة DIN 6، تقود الصناعة في السيطرة على أخطاء ملف أسنان.

كفاءة عالية:مع نسبة تخفيض مرحلة واحدة تصل إلى 300:1، وكفاءة نقل تزيد عن 95%.

الصمود:40% انخفاض تكلفة دورة الحياة، معدل الفشل <0.5%.
رد سريع:العملية الرقمية يمكن أن تقصير دورة التسليم إلى 20 يوما عمل.



اتصل بنا قريباً للحصول على مقترحات تحسين المعدات ومحاكاة الشبكة ثلاثية الأبعاد!

زوج تروس حلزونية لآلة دائمة للتحكم في حركة الأعمدة غير المتوازية 1
