40Cr العجلات الأسطوانية العجلات المرنة للصناديق والآلات الآلية

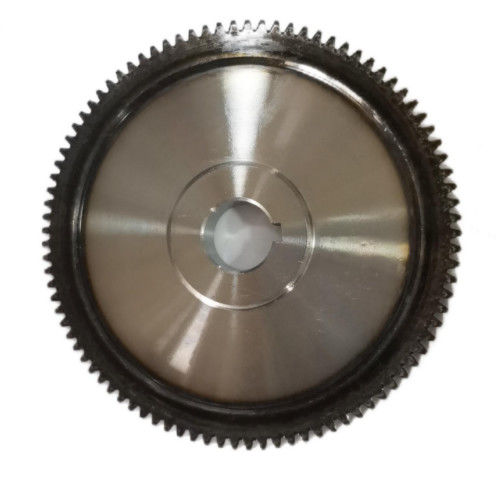

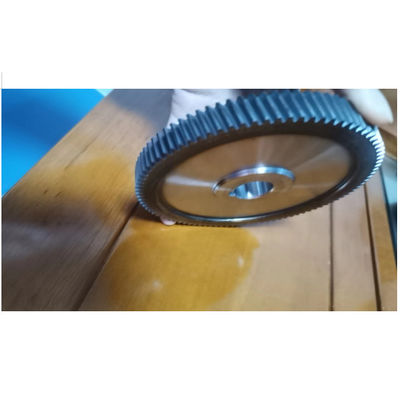

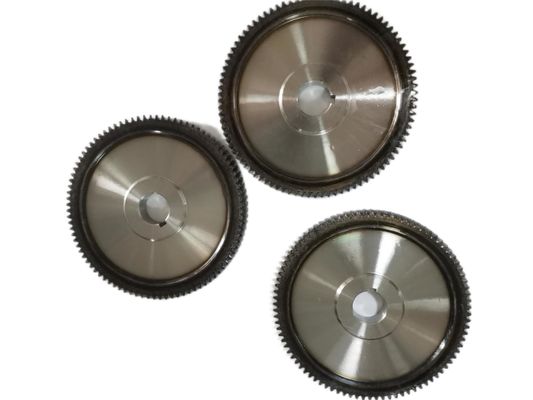

40Cr تروس حلزونية تروس حلزونية لعلبة التروس والأدوات الآلية

لديها خصائص ميكانيكية جيدة، ومناسبة لتطبيقات التحميل والسرعة المتوسطة.

شخصيات التروس الحلزونية الأسطوانية:

1. ناقل الحركة الحلزوني هو في الأساس نفس ناقل الحركة المحفز. والفرق الرئيسي هو أن التروس الحلزونية لها زاوية حلزونية β. هذه الزاوية لها تأثير مباشر على القوة المحورية Fa، ويتناسب Fa مع tgβ.
2. من أجل منع تعرض المحمل للقوة المحورية المفرطة، يجب ألا تكون الزاوية الحلزونية β للترس الأسطواني الحلزوني كبيرة جدًا. ومع ذلك، إذا كانت β صغيرة جدًا، فلن تكون خصائص الترس الحلزوني واضحة جدًا. عادة، نطاق قيمة β هو 8°~20°، و8°~15° شائع الاستخدام. في بعض التصاميم، β يميل إلى الزيادة، وبعضها يصل إلى 25 درجة.

خصائص المعالجة الحرارية للصلب 40Cr:
1. الفولاذ 40Cr عبارة عن فولاذ من سبائك الكربون المتوسطة، مناسب لتصنيع الأجزاء الميكانيكية التي تتحمل الأحمال المتوسطة وتعمل بسرعات متوسطة، مثل التروس، والأعمدة، والديدان، وما إلى ذلك على الأدوات الآلية.
2. تتضمن عملية المعالجة الحرارية للفولاذ 40Cr التلدين، والتطبيع، والتبريد، والتلطيف، والتلطيف، والتي تعتبر ضرورية لضمان أداء الترس. يجب أن يكون تصميم عملية المعالجة الحرارية مختلفًا وفقًا للتطبيق المحدد وظروف العمل الخاصة بالعتاد.

3. التطبيع هو جزء من المعالجة الحرارية الأولية، ودرجة حرارة التسخين عادة ما تكون 30 إلى 50 درجة فوق Ac3 (درجة الحرارة الحرجة للفولاذ). بالنسبة لسبائك الفولاذ متوسطة الكربون، تكون درجة الحرارة الطبيعية عادة من 50 إلى 100 درجة فوق Ac3، ونطاق درجة الحرارة المحدد حوالي 850 إلى 900 درجة. يتم استخدام عملية التبريد والتلطيف لزيادة صلابة وقوة الفولاذ مع الحفاظ على ليونة معينة.

عناصر تصميم العتاد:
عند تصميم الترس، يجب أخذ عوامل متعددة في الاعتبار، بما في ذلك شكل السن، والوحدة، وزاوية الضغط، وارتفاع قمة السن، وارتفاع جذر السن، وعدد الأسنان، وما إلى ذلك. من بينها، زاوية الضغط هي معلمة مهمة، والتي تحدد زاوية ميل سن الترس بالنسبة إلى الخط المرجعي الطبيعي. بشكل عام، يتم استخدام زاوية ضغط تبلغ 20 درجة، ولكن يمكن أيضًا اختيار قيم أخرى وفقًا لتطبيقات محددة. كلما كانت قيمة زاوية الضغط أكبر، كلما كان جذر السن أوسع، وهو أمر مفيد لتحسين قوة التروس.

اختيار الوحدة:
الوحدة هي العنصر الأساسي الذي يشير إلى حجم أسنان التروس. يعتمد اختيار الوحدة على سرعة التحميل والدوران للعتاد. بشكل عام، كلما زاد الحمل وزادت سرعة دوران الترس، زادت الحاجة إلى تصميم الوحدة لتعزيز قوة الترس. هناك قيم قياسية للوحدة، ويمكن اختيار الوحدة المناسبة وفقًا للتطبيق والمتطلبات المحددة.

40Cr معلمات التروس المخروطية الحلزونية:

معلومات عنا:

1. كانت شركتنا تُعرف سابقًا باسم Changsha Double Star Gear Industrial Co., Ltd.، والتي تم تأسيسها في عام 1994. إنها مؤسسة تديرها المدرسة تابعة مباشرة أسسها البروفيسور Zeng Tao من جامعة Central South، وهو خبير موثوق في التروس المخروطي الحلزوني في الصين.
