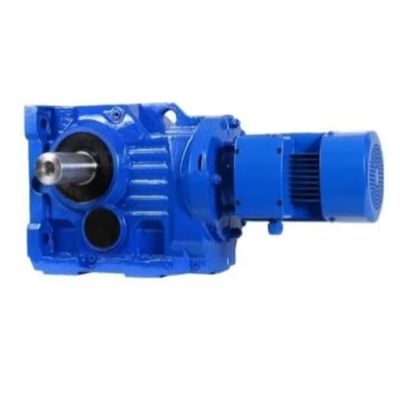

مخفض صناعي حلزوني مسنن بزاوية 90 درجة تروس حلزونية مخروطية

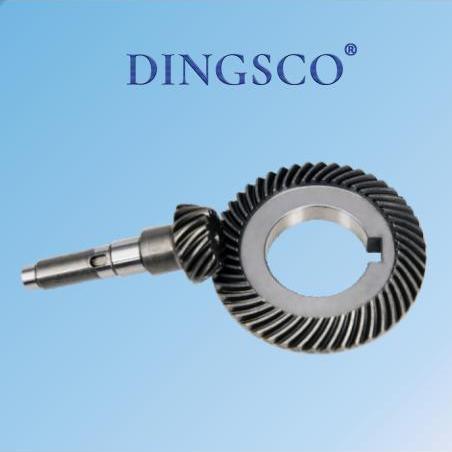

مخفض صناعي تروس حلزونية شطوفية بزاوية 90 درجة تروس شطوفية حلزونية

تعتبر تروس الزاوية 90 درجة للمخفض الدقيق "أداة نقل" في السيناريوهات المقيدة بالمساحة. تصميمها الرأسي بزاوية 90 درجة، والتصميم المصغر، وقدرات التباطؤ الفعالة تجعلها مكونًا أساسيًا في مجالات التصنيع المتطور والأجهزة الدقيقة..

مبدأ العمل والوظائف الأساسية لتروس الزاوية 90 درجة للمخفض الدقيق

تتمثل الوظيفة الأساسية للتروس في "إبطاء وزيادة عزم الدوران"—من خلال تعشيق التروس، فإنها تحول طاقة الإدخال عالية السرعة ومنخفضة عزم الدوران إلى طاقة إخراج منخفضة السرعة وعالية عزم الدوران. يحل تصميم الدوران بزاوية 90 درجة أيضًا مشكلة تحويل اتجاه النقل ضمن القيود المكانية (على سبيل المثال، تحويل الدوران الأفقي إلى رأسي، أو العكس). التفاصيل كالتالي:

1. يدور العمود الداخل ترس الإدارة، الذي تدفع أسنانه أسنان الترس المدفوع. نظرًا لأن العمودين متعامدين، يتم تحقيق انحراف بزاوية 90° أثناء نقل الطاقة.

2. نظرًا لأن الترس المدفوع له قطر أكبر من ترس الإدارة، فإن نسبة النقل أكبر من 1، مما يؤدي إلى تقليل السرعة وتضخيم عزم الدوران.

التطبيقات النموذجية لتروس الزاوية 90 درجة للمخفض الدقيق

الروبوتات والأتمتة:

تُستخدم للتعديل الزاوي الدقيق في مفاصل الكتف والمرفق للروبوتات التعاونية، ولنقل المواد عموديًا في معدات مناولة رقائق أشباه الموصلات.

الأجهزة الطبية:

تتطلب آليات التوجيه لأذرع الروبوت الجراحية (مثل ترس المعصم في نظام دا فينشي الجراحي) ومحركات مثقاب في آلات زراعة الأسنان حجمًا صغيرًا للغاية ودقة نقل عالية.

الإلكترونيات الاستهلاكية والأجهزة الدقيقة:

تعتمد محركات التركيز في عدسات الكاميرا، ودوران الإمالة/الانعراج في مثبتات الطائرات بدون طيار، وتقليل المحرك المتدرج في الساعات الذكية، على تروس 90 درجة لتحقيق تصميمات مدمجة.

الفضاء:

تتطلب أنظمة التحكم في الموقف للأقمار الصناعية الصغيرة وآليات التوجيه لمركبات المريخ المتجولة مجموعات تروس 90 درجة مصغرة وعالية الموثوقية بسبب قيود الوزن والمساحة.
